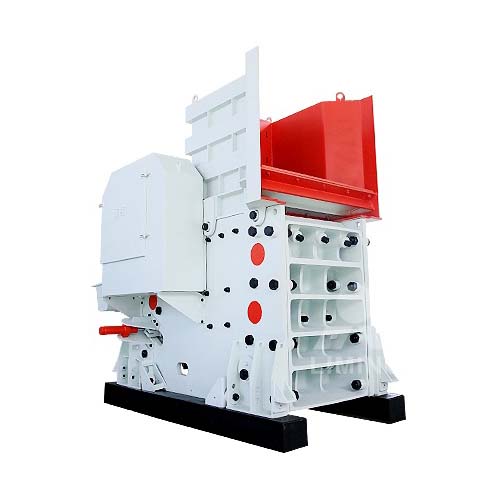

Щековая дробилка CX для твердых и высокоабразивных руд

Обзор щековой дробилки CX

Щековая дробилка CX может эффективно выполнять операции грубого и среднего дробления и подходит для обработки широкого спектра материалов с пределом прочности на сжатие до300 МПа. Благодаря передовой конструкции и высоким стандартам качества производства дробилки серии CX стали одним из самых популярных видов дробильного оборудования на рынке.

Особенности дробилки CX

1. Оптимизированная конструкция дробильной камеры:Благодаря многократной оптимизации конструкции размер дробильной камеры дробилки CX увеличен, а большой ход и крутой наклон локтевой пластины делают нижний ход дробильной камеры больше, пропускную способность материала выше, а эффективность дробления значительно выше.
2. Съемная несварная рама:Конструкция рамы разделена и скреплена болтами, а не сваркой, что позволяет избежать концентрации напряжений, возникающих в процессе сварки, а конструкция более компактна и прочна, что обеспечивает долговременную стабильную работу оборудования.
3. Двойное клиновое регулирующее устройство:Клиновидное устройство регулировки разгрузочного отверстия поддерживает механическую или гидравлическую регулировку, что позволяет быстро и точно регулировать размер разгрузочного отверстия, упростить эксплуатацию и повысить эффективность производства.
4. Амортизатор с упругим пределом:Благодаря использованию блока с упругим пределом и резинового амортизатора он эффективно поглощает пиковую нагрузку вибрации, уменьшает удар между дробилкой и фундаментом, снижает усталостные повреждения фундамента и одновременно продлевает срок службы оборудования.
5. Встроенное основание двигателя:Основание двигателя интегрировано в корпус дробилки, что позволяет сэкономить место для установки; схема натяжения ремня с шарнирным соединением делает передачу мощности более стабильной и облегчает регулировку.
6. Высококачественные материалы и точная обработка:Ключевые компоненты, такие как передняя стенка, задняя стенка, подвижный корпус щеки, корпус подшипника, изготовлены из легированной литой стали, а главный вал — из кованого материала, устойчивого к высоким ударным нагрузкам, что повышает долговечность оборудования. Основные детали имеют высокую точность обработки, что обеспечивает высокую точность и длительный срок службы.

Принцип работы щековой дробилки CX

Основана на традиционной конструкции щековой дробилки. Электродвигатель приводит в движение шкив через ремень SPC, заставляя эксцентриковый вал вращаться, что, в свою очередь, приводит в движение подвижный корпус щеки, который качается вперед-назад и вверх-вниз. Когда подвижная челюсть приближается к неподвижной, объем дробильной камеры уменьшается, и материал сжимается или раскалывается, завершая процесс дробления. Когда подвижная челюсть отходит от неподвижной, объем дробильной камеры увеличивается, и дробленый материал выгружается через выпускное отверстие. Таким образом, дробилка обеспечивает непрерывное дробление и выгрузку материалов, завершая процесс дробления.

Благодаря оптимизации конструкции дробильной камеры и увеличению хода, пропускная способность материала повышается, а эффективность дробления значительно улучшается. Устройство регулировки с двойным клином делает регулировку разгрузочного отверстия более удобной и быстрой, и вы можете выбрать механический или гидравлический метод регулировки в соответствии с фактическими потребностями, что удобно для эксплуатации и технического обслуживания.

Области применения щековой дробилки CX

• Металлургическая промышленность:Используется для плавки сырья и дробления руды, подходит для первичного дробления твердых руд, таких как железная руда, медная руда и т. д.
• Горнодобывающая промышленность:Используется для крупного и среднего дробления руд и является одним из ключевых видов оборудования в горнодобывающей промышленности.
• Химическая промышленность:Щековая дробилка CX может использоваться для дробления различных химических руд и шлаков в процессе предварительной обработки химического сырья.
• Цементная промышленность:Измельчение известняка, кварцита и других сырьевых материалов, необходимых для производства цемента.
• Строительная промышленность:При производстве строительных материалов дробилка CX может обрабатывать песок, гравий, щебень и многие другие строительные материалы.
• Огнеупорная и керамическая промышленность:Используется для дробления огнеупорных материалов, керамического сырья и т. д. с целью обеспечения соответствия сырья производственным требованиям.

Преимущества щековой дробилки CX

1. Высокоэффективное дробление:Оптимизированная конструкция дробильной камеры и большой ход значительно повышают эффективность дробления.
2. Высокая прочность:Использование высокопрочной легированной литой стали и кованых материалов позволяет эффективно противостоять высоким ударным нагрузкам и продлить срок службы оборудования.
3. Удобство обслуживания:Простая конструкция, легкость в эксплуатации и оснащение эффективным устройством регулировки разгрузочного отверстия делают техническое обслуживание оборудования более удобным.
4. Экономия места и затрат:Интегрированная конструкция моторного основания экономит место для установки и снижает затраты на монтаж и техническое обслуживание.
