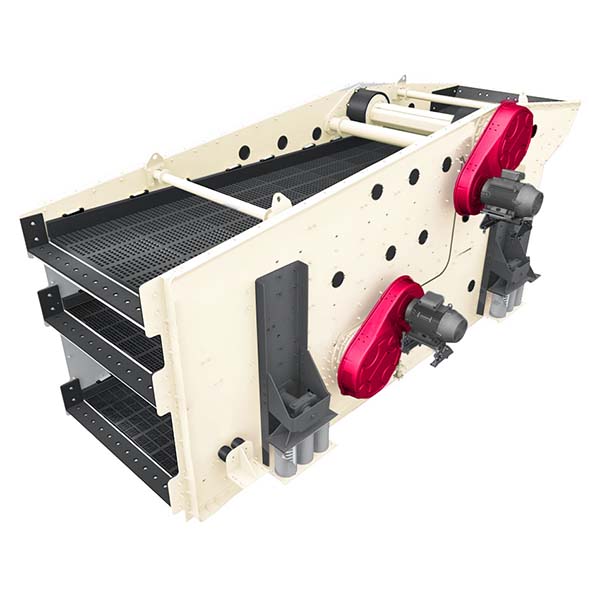

эллиптический вибрационный грохот с двумя подвижными осями возбуждения

Эллиптический вибрационный грохот отличается от классической конструкции с синхронной зубчатой передачей. Современный эллиптический вибрационный грохот использует два независимых возбудителя для обеспечения самосинхронной работы, что не только упрощает конструкцию, но и значительно снижает сложность технического обслуживания. Он подходит для обработки средних и мелких зерен, влажных, вязких и других труднопросеиваемых материалов.

Особенности эллиптического вибрационного сита:

1. Комбинированная траектория движения: материал на поверхности сита реализует комбинированный эффект бросания и скольжения по эллиптической траектории, что способствует стратификации материала и просеиванию по проницаемости.
2. Независимая система возбуждения: верхний и нижний возбудители расположены в шахматном порядке, что повышает удобство технического обслуживания и позволяет избежать взаимных помех между передаточными частями.
3. Компактная конструкция, гибкая компоновка: может устанавливаться горизонтально или с наклоном 5°, адаптируясь к различным требованиям к компоновке пространства.
4. Сильная антиадгезионная способность: особенно хорошая производительность для сложных материалов с грязью, высоким содержанием воды или вязкостью.
5. Модульная конструкция поверхности сита: сетку сита можно легко заменить для адаптации к различным требованиям по размеру частиц.
6. Конструкция с использованием метода конечных элементов: равномерное распределение силы на корпусе сита, стабильная и надежная долговременная работа.

Преимущества эллиптического вибрационного сита:

1. Эффективность просеивания увеличена более чем на 25%: по сравнению с линейным ситом той же спецификации, эллиптическое движение может эффективно увеличить время пребывания материала на поверхности сита и повысить скорость просеивания.
2. Более широкая адаптируемость: особенно подходит для руд, строительных заполнителей, песка и гравия, содержащих высокую долю мелких частиц, большое количество грязи и других сложных сценариев.
3. Простое обслуживание: отсутствие синхронной зубчатой передачи, использование принципа самосинхронизации, вибрационный грохот не требует регулярной настройки синхронизации, низкая частота отказов.
4. Хороший контроль шума: вибрация работает плавно, общий уровень шума во время работы низкий, что способствует защите окружающей среды и комфорту эксплуатации.
5. Высокопрочные материалы и резиновое покрытие: эффективно противостоят износу и ударам, продлевая срок службы оборудования.

Принцип работы эллиптического вибрационного грохота:

Эллиптический вибрационный грохот использует два возбудителя, расположенных в нижней части корпуса грохота, с перекрытием спереди и сзади. Эти возбудители, оснащенные небалансированными эксцентриковыми блоками, генерируют эксцентрическую силу, формируя эллиптическую синтетическую траекторию вибрации.
Во время работы:

1. возбудитель создает периодическую эллиптическую траекторию, способствующую движению материалов.
2. Материал на поверхности сита постоянно подбрасывается вверх, вниз и катится, двигаясь вперед под действием эллиптической силы.
3. Мелкозернистые материалы быстро проходят через отверстия сита, в то время как более крупные частицы продолжают транспортироваться вперед, достигая классификационной просеивания.
4. Направление, частота и амплитуда эллиптического движения могут регулироваться углом установки вибратора и электрической системой управления для удовлетворения различных требований к просеиванию. По сравнению с однонаправленным линейным или круговым движением, эллиптическое движение более подходит для влажных, сложных материалов, склонных к забиванию сита.

Области применения эллиптического вибрационного сита:

1. Горнодобывающая промышленность и карьеры:
   • Процесс классификации после дробления руды;
   • Просеивание кварцита, гранита, железной руды и других минералов, содержащих грязь и воду;
   • Просеивание мелких материалов на линии по производству механического песка.
2. Сфера строительных материалов:
   • Просеивание строительных отходов и материалов для вторичной переработки бетона;
   • Сортировка материала для дорожного покрытия и гравийного заполнителя.
3. Угольная и энергетическая промышленность:
   • Промывка угля на углеобогатительной фабрике;
   • Сепарация угольной пыли, шлаков и других топливных материалов.
4. Охрана окружающей среды и повторное использование ресурсов:
   • Просеивание доступных заполнителей в коммунальных отходах;
   • Просеивание отходов шлака, шлака, хвостов и других твердых отходов для повторного использования.
