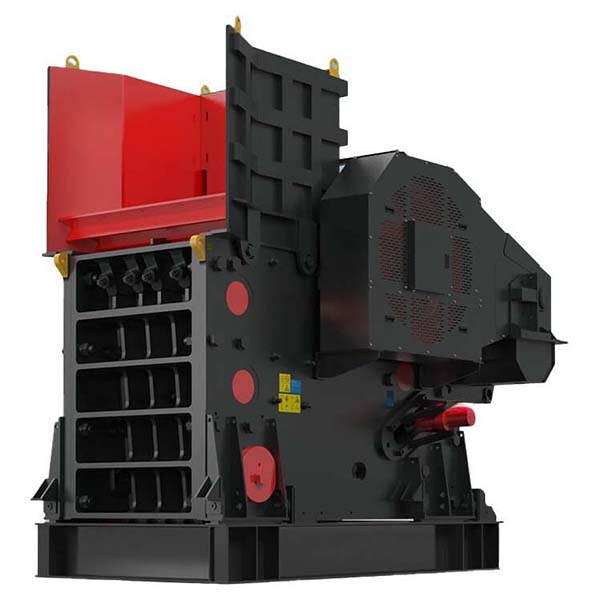

щековая дробилка с глубокой V-образной дробильной камерой

Щековая дробилка может эффективно осуществлять грубое дробление крупных материалов, она является одним из распространенных видов оборудования в производстве дробления руды и становится незаменимым оборудованием в стационарной линии дробления и мобильной дробильной установке.

Особенности щековой дробилки:

1. небольшая занимаемая площадь: благодаря компактной конструкции и простой структуре щековая дробилка занимает меньше места и подходит для эксплуатации в условиях ограниченного пространства.
2. большой коэффициент дробления: щековая дробилка имеет глубокую V-образную дробильную камеру, которая обеспечивает большую производительность, удовлетворяет потребности в дроблении большего количества материалов и повышает эффективность дробления.
3. Коленчатая пластина из высокопрочной стальной пластины: коленчатая пластина изготовлена из высокопрочной стальной пластины, которая легче традиционной коленчатой пластины из чугуна и может изгибаться при перегрузке, чтобы избежать поломки и падения коленчатой пластины и повреждения других частей (таких как конвейерная лента).
4. Соединение с помощью крючка и клинового шпона: соединение между маховиком и главным валом выполнено с помощью крючка и клинового шпона, что упрощает разборку и сборку маховика, а также облегчает техническое обслуживание оборудования и замену деталей.
5. Система противовеса маховика: положение блока противовеса маховика тщательно рассчитано для оптимизации динамической балансировки всей машины, что снижает вибрацию и повышает плавность и стабильность работы оборудования.
6. Компактная конструкция: конструкция легкая и небольшая, что позволяет сэкономить место для оборудования, сделать установку и транспортировку более удобными и быстрыми, а также адаптировать оборудование к потребностям различных объектов.

Принцип работы щековой дробилки:

Основан на принципе изгиба и сжатия, как описано ниже:

1. двигатель приводит в движение ремень и шкив и приводит в движение подвижную щеку вверх и вниз через эксцентриковый вал.
2. Когда подвижная щека поднимается, угол между локтевой пластиной и подвижной щекой становится больше, и подвижная щековая пластина приближается к неподвижной щековой пластине. В это время материал в дробильной камере сжимается или разрезается на куски для достижения цели дробления.
3. Когда подвижная щека опускается, угол между локтевой пластиной и подвижной щекой уменьшается, подвижная щековая пластина отходит от неподвижной щековой пластины, и материал выгружается через отверстие в нижней части дробильной камеры.
4. По мере непрерывного вращения двигателя подвижная щека периодически выполняет операции дробления и выгрузки, обеспечивая таким образом непрерывное массовое производство.

Этот метод работы не только эффективен, но и позволяет обрабатывать материалы различной твердости, широко используется в первичном дроблении руд, камней и других материалов.

Области применения щековой дробилки:

1. Горнодобывающая промышленность: используется для первичного дробления различных руд и подходит для дробления твердых руд, таких как гранит, кварцит, железная руда и т. д.
2. Металлургическая промышленность: используется для дробления руды в процессе плавки, поддерживая добычу и переработку металлических минералов.
3. Строительная промышленность: подходит для дробления камня в карьерах, особенно распространена на предприятиях по производству песка и гравия, и может эффективно дробить крупные камни в мелкую крошку.
4. Цементная промышленность: используется для предварительного дробления известняка, глины и других цементных сырьевых материалов, обеспечивая материалы для последующего измельчения и переработки.
5. Химическая промышленность: в области производства удобрений, переработки шлака и т. д., используется для дробления различных химических сырьевых материалов или минералов.
6. Песчаная промышленность: как часть линии по производству песка, щековая дробилка способна измельчать крупные камни в мелкозернистые материалы, пригодные для последующей переработки.

Преимущества щековой дробилки:

1. высокая эффективность дробления: глубокая V-образная дробильная камера повышает эффективность дробления, материал может быстрее проходить через дробильную камеру, уменьшая застой и повышая производительность.
2. простота в эксплуатации: конструкция локтевой пластины из высокопрочной стали увеличивает срок службы, снижает частоту технического обслуживания во время эксплуатации и сокращает время простоя.
3. Стабильная конструкция: оснащенная системой противовеса маховика и оптимизированной конструкцией динамического баланса, она может уменьшить вибрацию и сделать оборудование более стабильным при длительной эксплуатации.
4. Экономия места и затрат: компактная конструкция и упрощенная структура экономят место для установки и транспортировки, а также снижают затраты на транспортировку и установку оборудования.
