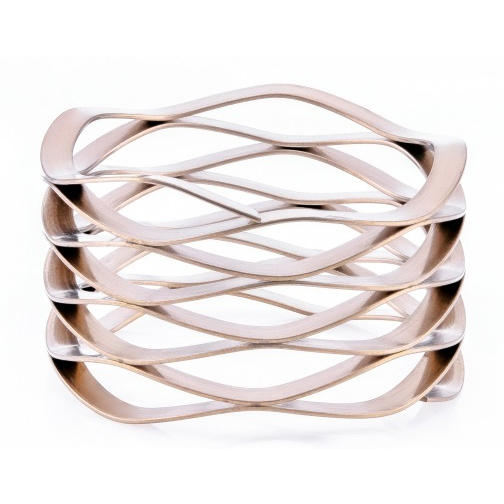

Многовитковые волнообразные пружины без прокладок на концах Серия KM

Многовитковые волнообразные пружины без прокладок на концах характеризуются отсутствием опорных витков на обоих концах, но состоят из многослойных волнообразных пружин с пиками и впадинами, общее количество слоев которых превышает один.

Связаться с нами
Описание

Многовитковые волнообразные пружины без прокладок— это специальные пружины, предназначенные для компактных установок и приложений, чувствительных к весу, которые обеспечивают превосходную эластичность и поддержку в ограниченном пространстве. Каждый слой имеет волновой коэффициент, например 2,5, 3,5 или 4,5, при этом верхний и нижний слои соприкасаются на гребнях и впадинах, что максимально повышает эффективность витка и компактность пружины.

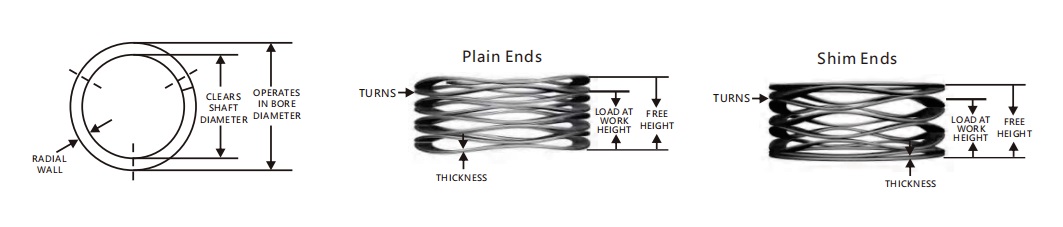

multi-turn wave springs with no shim ends

Многовитковые волнообразные пружины без прокладок на концах

Основные характеристики и преимущества

  • Конструкция без прокладок:Отсутствие прокладок делает пружину более компактной и легкой, снижая сложность конструкции и общий вес.
  • Многоспиральная конструкция:Многовитковые пружины обеспечивают повышенную эластичность, деформируемость и эффективную поддержку в сложных условиях эксплуатации.
  • Эффективное зацепление витков:Эффективное количество витков равно общему количеству, при этом верхний и нижний слои непосредственно соприкасаются на вершинах и впадинах для максимальной поддержки.
  • Выбор материала:Изготовлены из высокопрочной стали или легированных материалов для обеспечения долговечности и надежности при высоких нагрузках и циклических напряжениях.
  • Амортизация вибрации и ударов:Отлично подходит для циклических нагрузок и гашения вибрации, продлевая срок службы и надежность оборудования.

Применение

  • Аэрокосмические системы, требующие снижения веса и компактной конструкции
  • Прецизионное оборудование с ограниченным пространством для монтажа
  • Гидравлические уплотнения и высококачественные электродвигатели
  • Автомобильное и общее механическое оборудование для амортизации ударов и вибрации

Многовитковые волнообразные пружины без прокладок на концах являются оптимальным выбором для критически важных сред, где пространство и вес имеют первостепенное значение. Их усовершенствованная конструкция и высококачественные материалы обеспечивают надежную, долговечную эластичность и поддержку для аэрокосмической, прецизионной и других требовательных областей.

Технические параметры1
Артикул Работает в
Диаметр отверстия (мм)		 Диаметр вала
(мм)		 Нагрузка (Н) Рабочая высота (мм) Свободная высота (мм) Жесткость пружины (Н/мм)
KM05-L1 5 3,5 5 1,14 1,84 7,14
KM05-L2 5 3,5 5 1,52 2,45 5,38
KM05-L3 5 3,5 5 1,91 3,06 4,35
M05-L4 5 3,5 5 2,26 3,68 3,52
KM05-L5 5 3,5 5 2,67 4,29 3,09
KM05-L6 5 3,5 5 3,02 4,9 2,66
KM05-L7 5 3,5 5 3,43 5,52 2,39
KM05-L8 5 3,5 5 4,14 6,74 1,92
KM05-L9 5 3,5 5 4,9 7,97 1,63
KM05-M1 5 3,5 10 1,14 1,89 13,33
KM05-M2 5 3,5 10 1,52 2,52 10
M05-M3 5 3,5 10 1,91 3,15 8,06
KM05-M4 5 3,5 10 2,26 3,78 6,58
KM05-M5 5 3,5 10 2,67 4,41 5,75
KM05-M6 5 3,5 10 3,02 5,04 4,95
KM05-M7 5 3,5 10 3,43 5,04 4,46
KM05-M8 5 3,5 10 4,14 6,93 3,58
KM05-M9 5 3,5 10 4,9 8,19 3,04
KM06-L1 6 4 6 0,61 1,52 6,59
KM06-L2 6 4 6 0,81 2,03 4,92
KM06-L3 6 4 6 1,02 2,54 3,95
KM06-L4 6 4 6 1,22 3,05 3,28
KM06-L5 6 4 6 1,42 3,56 2,8
KM06-L6 6 4 6 1,63 4,06 2,47
KM06-L7 6 4 6 1,83 4,57 2,19
KM06-L8 6 4 6 2,24 5,59 1,79
KM06-L9 6 4 6 2,64 6,6 1,52
KM06-M1 6 4 12 0,74 1,52 15,38
KM06-M2 6 4 12 0,97 2,03 11,32
KM06-M3 6 4 12 1,22 2,54 9,09
KM06-M4 6 4 12 1,47 3,05 7,59
KM06-M5 6 4 12 1,7 3,56 6,45
KM06-M6 6 4 12 1,96 4,06 5,71
KM06-M7 6 4 12 2,18 4,57 5,02
KM06-M8 6 4 12 2,69 5,59 4,14
KM06-M9 6 4 12 3,18 6,6 3,51
KM08-L1 8 5 15 1,7 2,82 13,39
KM08-L2 8 5 15 2,39 3,76 10,95
KM08-L3 8 5 15 2,74 4,7 7,65
KM08-L4 8 5 15 3,56 5,64 7,21
KM08-L5 8 5 15 4,01 6,58 5,84
KM08-L6 8 5 15 4,57 7,52 5,08
KM08-L7 8 5 15 5,26 8,46 4,69
M08-L8 8 5 15 6,35 10,34 3,76
KM08-L9 8 5 15 7,37 12,22 3,09
KM08-M1 8 5 30 1,78 2,82 28,85
KM08-M2 8 5 30 2,54 3,76 24,59
KM08-M3 8 5 30 3,05 4,7 18,18
KM08-M4 8 5 30 3,81 5,64 16,39
KM08-M5 8 5 30 4,32 6,58 13,27
KM08-M6 8 5 30 4,95 7,52 11,67
KM08-M7 8 5 30 5,59 8,46 10,45
KM08-M8 8 5 30 6,86 10,34 8,62
KM08-M9 8 5 30 7,87 12,22 6,9
KM10-L1 10 7 18 1,91 3,96 8,78
KM10-L2 10 7 18 2,54 5,28 6,57
KM10-L3 10 7 18 3,15 6,6 5,22
KM10-L4 10 7 18 3,78 7,92 4,35
KM10-L5 10 7 18 4,42 9,25 3,73
KM10-L6 10 7 18 5,05 10,57 3,26
KM10-L7 10 7 18 5,69 11,89 2,9
KM10-L8 10 7 18 6,32 13,21 2,61
KM10-L9 10 7 18 6,96 14,53 2,38
KM10-M1 10 7 35 2,03 3,96 18,13
KM10-M2 10 7 35 2,79 5,28 14,06
KM10-M3 10 7 35 3,56 6,6 11,51
KM10-M4 10 7 35 4,32 7,92 9,72
KM10-M5 10 7 35 5,08 9,25 8,39
KM10-M6 10 7 35 5,84 10,57 7,4
KM10-M7 10 7 35 6,6 11,89 6,62
KM10-M8 10 7 35 7,37 13,21 5,99
KM10-M9 10 7 35 8,13 14,53 5,47
KM12-L1 12 9 20 1,47 4,34 6,97
KM12-L2 12 9 20 1,98 5,79 5,25
KM12-L3 12 9 20 2,46 7,24 4,18
KM12-L4 12 9 20 2,95 8,69 3,48
KM12-L5 12 9 20 3,45 10,13 2,99
KM12-L6 12 9 20 3,94 11,58 2,62
KM12-L7 12 9 20 4,45 13,03 2,33
KM12-L8 12 9 20 4,93 14,48 2,09
KM12-L9 12 9 20 5,44 15,93 1,91
KM12-M1 12 8,5 40 2,36 4,34 20,2
KM12-M2 12 8,5 40 3,18 5,79 15,33
KM12-M3 12 8,5 40 3,96 7,24 12,2
KM12-M4 12 8,5 40 4,75 8,69 10,15
KM12-M5 12 8,5 40 5,54 10,13 8,71
KM12-M6 12 8,5 40 6,32 11,58 7,6
KM12-M7 12 8,5 40 7,11 13,03 6,76
KM12-M8 12 8,5 40 7,92 14,48 6,1
KM12-M9 12 8,5 40 8,71 15,93 5,54
KM12-H1 12 8,5 60 1,98 4,34 25,42
KM12-H2 12 8,5 60 2,64 5,79 19,05
KM12-H3 12 8,5 60 3,3 7,24 15,23
KM12-H4 12 8,5 60 3,99 8,69 12,77
KM12-H5 12 8,5 60 4,65 10,13 10,95
KM12-H6 12 8,5 60 5,31 11,58 9,57
KM12-H7 12 8,5 60 5,97 13,03 8,5
KM12-H8 12 8,5 60 6,63 14,48 7,64
KM12-H9 12 8,5 60 7,29 15,93 6,94
KM14-L1 14 10 22 2,18 4,95 7,94
KM14-L2 14 10 22 2,95 6,6 6,03
KM14-L3 14 10 22 3,71 8,26 4,84
KM14-L4 14 10 22 4,52 9,91 4,08
KM14-L5 14 10 22 5,33 11,56 3,53
KM14-L6 14 10 22 6,17 13,21 3,13
KM14-L7 14 10 22 7,01 14,86 2,8
KM14-L8 14 10 22 7,85 16,51 2,54
KM14-L9 14 10 22 8,71 18,16 2,33
KM14-M1 14 10 50 2,18 4,95 18,05
KM14-M2 14 10 50 2,95 6,6 13,7
KM14-M3 14 10 50 3,71 8,26 10,99
KM14-M4 14 10 50 4,52 9,91 9,28
KM14-M5 14 10 50 5,33 11,56 8,03
KM14-M6 14 10 50 6,17 13,21 7,1
KM14-M7 14 10 50 7,01 14,86 6,37
KM14-M8 14 10 50 7,85 16,51 5,77
KM14-M9 14 10 50 8,71 18,16 5,29
KM14-H1 14 9 80 3,15 4,95 44,44
KM14-H2 14 9 80 4,19 6,6 33,2
KM14-H3 14 9 80 5,26 8,26 26,67
KM14-H4 14 9 80 6,3 9,91 22,16
KM14-H5 14 9 80 7,34 11,56 18,96
KM14-H6 14 9 80 8,41 13,21 16,67
KM14-H7 14 9 80 9,45 14,86 14,79
KM14-H8 14 9 80 10,49 16,51 13,29
KM14-H9 14 9 80 11,56 18,16 12,12
KM15-L1 15 11 25 2,57 5,18 9,58
KM15-L2 15 11 25 3,43 6,91 7,18
KM15-L3 15 11 25 4,27 8,64 5,72
KM15-L4 15 11 25 5,13 10,36 4,78
KM15-L5 15 11 25 5,99 12,09 4,1
KM15-L6 15 11 25 6,83 13,82 3,58
KM15-L7 15 11 25 7,7 15,54 3,19
KM15-L8 15 11 25 8,53 17,27 2,86
KM15-L9 15 11 25 9,4 19 2,6
KM15-M1 15 10 50 3,43 5,18 28,57
KM15-M2 15 10 50 4,57 6,91 21,37
KM15-M3 15 10 50 5,72 8,64 17,12
KM15-M4 15 10 50 6,86 10,36 14,29
KM15-M5 15 10 50 8 12,09 12,22
KM15-M6 15 10 50 9,14 13,82 10,68
KM15-M7 15 10 50 10,29 15,54 9,52
KM15-M8 15 10 50 11,43 17,27 8,56
KM15-M9 15 10 50 12,57 19 7,78
KM15-H1 15 10 80 3,2 5,18 40,4
KM15-H2 15 10 80 4,19 6,91 29,41
KM15-H3 15 10 80 5,23 8,64 23,46
KM15-H4 15 10 80 6,27 10,36 19,56
KM15-H5 15 10 80 7,32 12,09 16,77
KM15-H6 15 10 80 8,36 13,82 14,65
KM15-H7 15 10 80 9,4 15,54 13,03
KM15-H8 15 10 80 10,46 17,27 11,75
KM15-H9 15 10 80 11,51 19 10,68
KM16-L1 16 11 25 2,11 5,41 7,58
KM16-L2 16 11 25 2,79 7,21 5,66
KM16-L3 16 11 25 3,51 9,02 4,54
KM16-L4 16 11 25 4,19 10,82 3,77
KM16-L5 16 11 25 4,9 12,62 3,24
KM16-L6 16 11 25 6,3 16,23 2,52
KM16-L7 16 11 25 7,7 19,84 2,06
KM16-L8 16 11 25 9,09 23,44 1,74
KM16-M1 16 11 55 3,63 5,41 30,9
KM16-M2 16 11 55 4,83 7,21 23,11
KM16-M3 16 11 55 6,05 9,02 18,52
KM16-M4 16 11 55 7,24 10,82 15,36
KM16-M5 16 11 55 8,46 12,62 13,22
KM16-M6 16 11 55 10,87 16,23 10,26
KM16-M7 16 11 55 13,28 19,84 8,38
KM16-M8 16 11 55 15,7 23,44 7,11
KM16-H1 16 11 90 3,3 5,41 42,65
KM16-H2 16 11 90 4,57 7,21 34,09
KM16-H3 16 11 90 5,59 9,02 26,24
KM16-H4 16 11 90 6,86 10,82 22,73
KM16-H5 16 11 90 7,87 12,62 18,95
KM16-H6 16 11 90 10,16 16,23 14,83
KM16-H7 16 11 90 12,45 19,84 12,18
KM16-H8 16 11 90 14,73 23,44 10,33
KM18-L1 18 13 30 3,63 5,72 14,35
KM18-L2 18 13 30 4,75 7,62 10,45
KM18-L3 18 13 30 5,94 9,53 8,36
KM18-L4 18 13 30 7,14 11,43 6,99
KM18-L5 18 13 30 8,31 13,34 5,96
KM18-L6 18 13 30 10,69 17,15 4,64
KM18-L7 18 13 30 14,25 22,86 3,48
KM18-M1 18 13 55 3,68 5,72 26,96
KM18-M2 18 13 55 4,98 7,62 20,83
KM18-M3 18 13 55 6,22 9,53 16,62
KM18-M4 18 13 55 7,47 11,43 13,89
KM18-M5 18 13 55 8,74 13,34 11,96
KM18-M6 18 13 55 11,23 17,15 9,29
KM18-M7 18 13 55 14,96 22,86 6,96
KM18-H1 18 13 90 3,84 5,72 47,87
KM18-H2 18 13 90 5,13 7,62 36,14
KM18-H3 18 13 90 6,4 9,53 28,75
KM18-H4 18 13 90 7,7 11,43 24,13
KM18-H5 18 13 90 8,97 13,34 20,59
KM18-H6 18 13 90 11,53 17,15 16,01
KM18-H7 18 13 90 15,37 22,86 12,02
KM20-L1 20 15 35 2,72 6,32 9,72
KM20-L2 20 15 35 3,61 8,43 7,26
KM20-L3 20 15 35 4,52 10,54 5,81
KM20-L4 20 15 35 5,41 12,65 4,83
KM20-L5 20 15 35 6,32 14,76 4,15
KM20-L6 20 15 35 8,13 18,97 3,23
KM20-L7 20 15 35 10,82 25,3 2,42
KM20-M1 20 14 70 3,05 6,32 21,41
KM20-M2 20 14 70 4,06 8,43 16,02
KM20-M3 20 14 70 5,08 10,54 12,82
KM20-M4 20 14 70 6,27 12,65 10,97
KM20-M5 20 14 70 7,32 14,76 9,41
KM20-M6 20 14 70 9,17 18,97 7,14
KM20-M7 20 14 70 12,22 25,3 5,35
KM20-H1 20 14 100 4,24 6,32 48,08
KM20-H2 20 14 100 5,66 8,43 36,1
KM20-H3 20 14 100 7,06 10,54 28,74
KM20-H4 20 14 100 8,48 12,65 23,98
KM20-H5 20 14 100 9,91 14,76 20,62
KM20-H6 20 14 100 12,73 18,97 16,03
KM20-H7 20 14 100 16,97 25,3 12
KM25-L1 25 19 50 2,06 6,63 10,94
KM25-L2 25 19 50 2,74 8,84 8,2
KM25-L3 25 19 50 3,43 11,05 6,56
KM25-L4 25 19 50 4,11 13,26 5,46
KM25-L5 25 19 50 4,8 15,47 4,69
KM25-L6 25 19 50 6,2 19,89 3,65
KM25-L7 25 19 50 8,26 26,52 2,74
KM25-M1 25 19 80 2,95 6,63 21,74
KM25-M2 25 19 80 3,94 8,84 16,33
KM25-M3 25 19 80 4,9 11,05 13,01
KM25-M4 25 19 80 5,89 13,26 10,85
KM25-M5 25 19 80 6,88 15,47 9,31
KM25-M6 25 19 80 8,84 19,89 7,24
KM25-M7 25 19 80 11,79 26,52 5,43
KM25-H1 25 19 110 4,04 6,63 42,47
KM25-H2 25 19 110 5,38 8,84 31,79
Технические параметры2
Артикул Работает в
Диаметр отверстия (мм)		 Диаметр вала
(мм)		 Нагрузка (Н) Рабочая высота (мм) Свободная высота (мм) Жесткость пружины (Н/мм)
KM25-H3 25 19 110 6,73 11,05 25,46
KM25-H4 25 19 110 8,08 13,26 21,24
KM25-H5 25 19 110 9,4 15,47 18,12
KM25-H6 25 19 110 12,12 19,89 14,16
KM25-H7 25 19 110 16,15 26,52 10,61
KM28-L1 28 22 50 3,76 7,24 14,37
KM28-L2 28 22 50 5 9,65 10,75
KM28-L3 28 22 50 6,27 12,07 8,62
KM28-L4 28 22 50 7,52 14,48 7,18
KM28-L5 28 22 50 8,79 16,89 6,17
KM28-L6 28 22 50 10,03 19,3 5,39
KM28-L7 28 22 50 11,28 21,72 4,79
KM28-L8 28 22 50 13,79 26,54 3,92
KM28-L9 28 22 50 16,31 31,37 3,32
KM28-M1 28 22 80 4,39 7,24 28,07
KM28-M2 28 22 80 5,84 9,65 21
KM28-M3 28 22 80 7,32 12,07 16,84
KM28-M4 28 22 80 8,79 14,48 14,06
KM28-M5 28 22 80 10,24 16,89 12,03
KM28-M6 28 22 80 11,71 19,3 10,54
KM28-M7 28 22 80 13,18 21,72 9,37
KM28-M8 28 22 80 16,1 26,54 7,66
KM28-M9 28 22 80 19,02 31,37 6,48
KM28-H1 28 22 130 4,57 7,24 48,69
KM28-H2 28 22 130 6,07 9,65 36,31
KM28-H3 28 22 130 7,59 12,07 29,02
KM28-H4 28 22 130 9,12 14,48 24,25
KM28-H5 28 22 130 10,64 16,89 20,8
KM28-H6 28 22 130 12,17 19,3 18,23
KM28-H7 28 22 130 13,69 21,72 16,19
KM28-H8 28 22 130 16,71 26,54 13,22
KM28-H9 28 22 130 19,76 31,37 11,2
KM30-L1 30 24 50 3,18 7,62 11,26
KM30-L2 30 24 50 4,22 10,16 8,42
KM30-L3 30 24 50 5,28 12,7 6,74
KM30-L4 30 24 50 6,32 15,24 5,61
KM30-L5 30 24 50 7,39 17,78 4,81
KM30-L6 30 24 50 8,43 20,32 4,21
KM30-L7 30 24 50 9,5 22,86 3,74
KM30-L8 30 24 50 11,61 27,94 3,06
KM30-L9 30 24 50 13,72 33,02 2,59
KM30-M1 30 24 90 3,51 7,62 21,9
KM30-M2 30 24 90 4,7 10,16 16,48
KM30-M3 30 24 90 5,87 12,7 13,18
KM30-M4 30 24 90 7,04 15,24 10,98
KM30-M5 30 24 90 8,2 17,78 9,39
KM30-M6 30 24 90 9,37 20,32 8,22
KM30-M7 30 24 90 10,54 22,86 7,31
KM30-M8 30 24 90 12,9 27,94 5,98
KM30-M9 30 24 90 15,24 33,02 5,06
KM30-H1 30 24 130 4,19 7,62 37,9
KM30-H2 30 24 130 5,59 10,16 28,45
KM30-H3 30 24 130 6,99 12,7 22,77
KM30-H4 30 24 130 8,38 15,24 18,95
KM30-H5 30 24 130 9,78 17,78 16,25
KM30-H6 30 24 130 11,18 20,32 14,22
KM30-H7 30 24 130 12,57 22,86 12,63
KM30-H8 30 24 130 15,37 27,94 10,34
KM30-H9 30 24 130 18,16 33,02 8,75
KM35-L1 35 27 70 3,94 8,38 15,77
KM35-L2 35 27 70 5,23 11,18 11,76
KM35-L3 35 27 70 6,55 13,97 9,43
KM35-L4 35 27 70 7,87 16,76 7,87
KM35-L5 35 27 70 9,17 19,56 6,74
KM35-L6 35 27 70 10,49 22,35 5,9
KM35-L7 35 27 70 11,81 25,15 5,25
KM35-L8 35 27 70 14,43 30,73 4,29
KM35-L9 35 27 70 17,04 36,32 3,63
KM35-M1 35 27 110 4,14 8,38 25,94
KM35-M2 35 27 110 5,51 11,18 19,4
KM35-M3 35 27 110 6,88 13,97 15,51
KM35-M4 35 27 110 8,26 16,76 12,94
KM35-M5 35 27 110 9,63 19,56 11,08
KM35-M6 35 27 110 11,02 22,35 9,71
KM35-M7 35 27 110 12,4 25,15 8,63
KM35-M8 35 27 110 15,14 30,73 7,06
KM35-M9 35 27 110 17,91 36,32 5,98
KM35-H1 35 27 160 4,04 8,38 36,87
KM35-H2 35 27 160 5,38 11,18 27,59
KM35-H3 35 27 160 6,73 13,97 22,1
KM35-H4 35 27 160 8,08 16,76 18,43
KM35-H5 35 27 160 9,42 19,56 15,78
KM35-H6 35 27 160 10,77 22,35 13,82
KM35-H7 35 27 160 12,12 25,15 12,28
KM35-H8 35 27 160 14,81 30,73 10,05
KM35-H9 35 27 160 17,5 36,32 8,5
KM40-L1 40 30 100 2,9 9,14 16,03
KM40-L2 40 30 100 3,86 12,19 12
KM40-L3 40 30 100 4,8 15,24 9,58
KM40-L4 40 30 100 5,77 18,29 7,99
KM40-L5 40 30 100 6,73 21,34 6,84
KM40-L6 40 30 100 7,7 24,38 6
KM40-L7 40 30 100 8,66 27,43 5,33
KM40-L8 40 30 100 10,59 33,53 4,36
KM40-L9 40 30 100 12,52 39,62 3,69
KM40-M1 40 30 150 5,44 9,14 40,54
KM40-M2 40 30 150 7,24 12,19 30,3
KM40-M3 40 30 150 9,04 15,24 24,19
KM40-M4 40 30 150 10,85 18,29 20,16
KM40-M5 40 30 150 12,65 21,34 17,26
KM40-M6 40 30 150 14,48 24,38 15,15
KM40-M7 40 30 150 16,28 27,43 13,45
KM40-M8 40 30 150 19,89 33,53 11
KM40-M9 40 30 150 23,5 39,62 9,31
KM40-H1 40 30 300 5,66 9,14 86,21
KM40-H2 40 30 300 7,54 12,19 64,52
KM40-H3 40 30 300 9,42 15,24 51,55
KM40-H4 40 30 300 11,33 18,29 43,1
KM40-H5 40 30 300 13,21 21,34 36,9
KM40-H6 40 30 300 15,09 24,38 32,29
KM40-H7 40 30 300 16,97 27,43 28,68
KM40-H8 40 30 300 20,75 33,53 23,47
KM40-H9 40 30 300 24,54 39,62 19,89
KM45-L1 45 35 110 3,38 9,91 16,85
KM45-L2 45 35 110 4,52 13,21 12,66
KM45-L3 45 35 110 5,64 16,51 10,12
KM45-L4 45 35 110 6,76 19,81 8,43
KM45-L5 45 35 110 7,9 23,11 7,23
KM45-L6 45 35 110 9,02 26,42 6,32
KM45-L7 45 35 110 10,16 29,72 5,62
KM45-L8 45 35 110 12,4 36,32 4,6
KM45-L9 45 35 110 14,66 42,93 3,89
KM45-M1 45 35 225 5,33 9,91 49,13
KM45-M2 45 35 225 6,99 13,21 36,17
KM45-M3 45 35 225 9,14 16,51 30,53
KM45-M4 45 35 225 10,8 19,81 24,97
KM45-M5 45 35 225 12,7 23,11 21,61
KM45-M6 45 35 225 14,48 26,42 18,84
KM45-M7 45 35 225 16,26 29,72 16,72
KM45-M8 45 35 225 19,81 36,32 13,63
KM45-M9 45 35 225 23,37 42,93 11,5
KM45-H1 45 35 400 6,43 9,91 114,94
KM45-H2 45 35 400 8,38 13,21 82,82
KM45-H3 45 35 400 11,2 16,51 75,33
KM45-H4 45 35 400 12,95 19,81 58,31
KM45-H5 45 35 400 15,37 23,11 51,68
KM45-H6 45 35 400 17,27 26,42 43,72
KM45-H7 45 35 400 19,68 29,72 39,88
KM45-H8 45 35 400 24,26 36,32 33,17
KM45-H9 45 35 400 28,45 42,93 27,62
KM50-L1 50 40 110 4,83 10,29 20,15
KM50-L2 50 40 110 6,1 13,72 14,44
KM50-L3 50 40 110 7,87 17,15 11,85
KM50-L4 50 40 110 9,4 20,57 9,85
KM50-L5 50 40 110 11,3 24 8,66
KM50-L6 50 40 110 12,7 27,43 7,47
KM50-L7 50 40 110 14,99 30,86 6,93
KM50-L8 50 40 110 18,16 37,72 5,62
KM50-L9 50 40 110 21,34 44,58 4,73
KM50-L10 50 40 110 24,64 51,44 4,1
KM50-M1 50 40 225 4,62 10,29 39,68
KM50-M2 50 40 225 6,35 13,72 30,53
KM50-M3 50 40 225 7,49 17,15 23,29
KM50-M4 50 40 225 8,89 20,57 19,26
KM50-M5 50 40 225 10,54 24 16,72
KM50-M6 50 40 225 11,89 27,43 14,48
KM50-M7 50 40 225 13,59 30,86 13,03
KM50-M8 50 40 225 16,71 37,72 10,71
KM50-M9 50 40 225 19,61 44,58 9,01
KM50-M10 50 40 225 22,48 51,44 7,77
KM50-H1 50 40 400 5,92 10,29 91,53
KM50-H2 50 40 400 7,8 13,72 67,57
KM50-H3 50 40 400 10,16 17,15 57,22
KM50-H4 50 40 400 11,79 20,57 45,56
KM50-H5 50 40 400 14,15 24 40,61
KM50-H6 50 40 400 15,62 27,43 33,87
KM50-H7 50 40 400 17,91 30,86 30,89
KM50-H8 50 40 400 21,54 37,72 24,72
KM50-H9 50 40 400 25,65 44,58 21,13
KM50-H10 50 40 400 29,21 51,44 17,99
KM55-L1 55 45 125 5,59 11,05 22,89
KM55-L2 55 45 125 7,72 14,73 17,83
KM55-L3 55 45 125 9,68 18,41 14,3
KM55-L4 55 45 125 11,48 22,1 11,77
KM55-L5 55 45 125 13,92 25,78 10,54
KM55-L6 55 45 125 15,52 29,46 8,97
KM55-L7 55 45 125 18,41 33,15 8,49
KM55-L8 55 45 125 21,67 40,51 6,63
KM55-L9 55 45 125 25,65 47,88 5,62
KM55-L10 55 45 125 29,77 55,25 4,91
KM55-M1 55 45 250 3,1 11,05 31,45
KM55-M2 55 45 250 4,11 14,73 23,54
KM55-M3 55 45 250 5,16 18,41 18,85
KM55-M4 55 45 250 6,2 22,1 15,72
KM55-M5 55 45 250 7,21 25,78 13,46
KM55-M6 55 45 250 8,26 29,46 11,79
KM55-M7 55 45 250 9,27 33,15 10,47
KM55-M8 55 45 250 11,33 40,51 8,57
KM55-M9 55 45 250 13,41 47,88 7,25
KM55-M10 55 45 250 15,47 55,25 6,28
KM55-H1 55 45 400 5,31 11,05 69,69
KM55-H2 55 45 400 7,24 14,73 53,4
KM55-H3 55 45 400 9,09 18,41 42,87
KM55-H4 55 45 400 10,64 22,1 34,9
KM55-H5 55 45 400 12,24 25,78 29,54
KM55-H6 55 45 400 14,1 29,46 26,04
KM55-H7 55 45 400 15,82 33,15 23,08
KM55-H8 55 45 400 19,3 40,51 18,86
KM55-H9 55 45 400 23,11 47,88 16,15
KM55-H10 55 45 400 26,54 55,25 13,93
KM60-L1 60 50 135 5,59 11,43 23,12
KM60-L2 60 50 135 7,47 15,24 17,37
KM60-L3 60 50 135 9,32 19,05 13,87
KM60-L4 60 50 135 11,2 22,86 11,58
KM60-L5 60 50 135 13,06 26,67 9,92
KM60-L6 60 50 135 14,94 30,48 8,69
KM60-L7 60 50 135 16,79 34,29 7,71
KM60-L8 60 50 135 20,52 41,91 6,31
KM60-L9 60 50 135 24,26 49,53 5,34
KM60-L10 60 50 135 27,99 57,15 4,63
KM60-M1 60 50 275 6,65 11,43 57,53
KM60-M2 60 50 275 8,86 15,24 43,1
KM60-M3 60 50 275 11,07 19,05 34,46
KM60-M4 60 50 275 13,28 22,86 28,71
KM60-M5 60 50 275 15,49 26,67 24,6
KM60-M6 60 50 275 17,7 30,48 21,52
KM60-M7 60 50 275 19,94 34,29 19,16
KM60-M8 60 50 275 24,36 41,91 15,67
KM60-M9 60 50 275 28,78 49,53 13,25
KM60-M10 60 50 275 33,22 57,15 11,49
KM60-H1 60 50 450 7,75 11,43 122,28
KM60-H2 60 50 450 10,31 15,24 91,28
KM60-H3 60 50 450 12,9 19,05 73,17
KM60-H4 60 50 450 15,47 22,86 60,89
KM60-H5 60 50 450 18,06 26,67 52,26
KM60-H6 60 50 450 20,62 30,48 45,64
KM60-H7 60 50 450 23,22 34,29 40,65
KM60-H8 60 50 450 28,37 41,91 33,23
KM60-H9 60 50 450 33,53 49,53 28,13
KM60-H10 60 50 450 38,68 57,15 24,36
