Многовитковые волнообразные пружины без прокладок серии K

Число волн каждого слоя составляет 2,5, 3,5, 4,5 и т. д., а верхний и нижний слои соприкасаются в гребне и впадине.

Связаться с нами
Описание

Многовитковые волнообразные пружины без прокладок на концах— это усовершенствованные пружинные компоненты, разработанные для компактной установки и сред, где важен вес. Благодаря многослойной волнообразной структуре от вершины до впадины без опорных витков на обоих концах, эти пружины обеспечивают максимальную эластичность и поддержку в ограниченном пространстве. Эффективное количество витков равно общему количеству витков, поскольку верхний и нижний слои непосредственно соприкасаются на вершинах и впадинах, создавая более компактную и эффективную пружину.

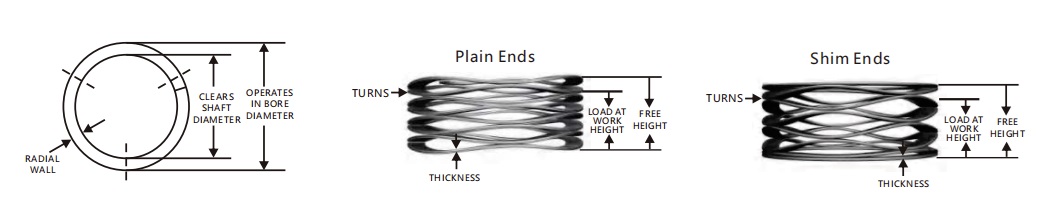

multi-turn wave springs without shim ends

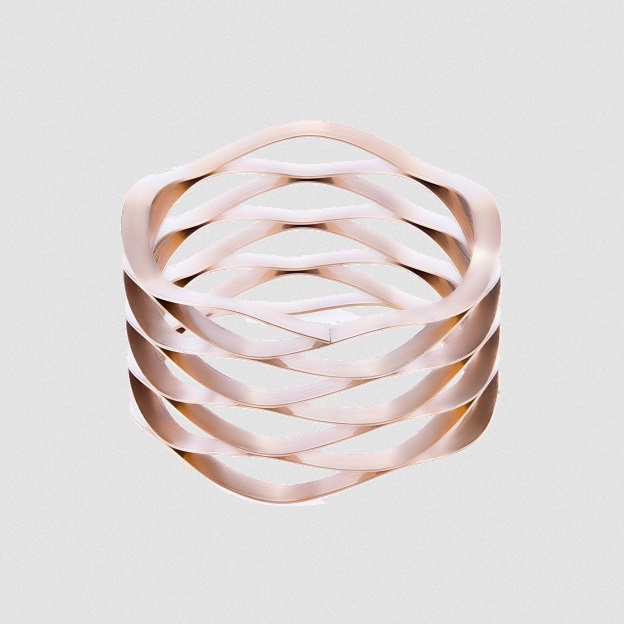

Многовитковые волнообразные пружины без прокладок на концах

Основные характеристики и преимущества

  • Конструкция без прокладок:Отсутствие опорных витков на концах позволяет сделать пружину более компактной и легкой, снижая сложность конструкции.
  • Многоспиральная конструкция:Несколько волнообразных слоев обеспечивают повышенную эластичность и деформацию, адаптируясь к широкому диапазону условий эксплуатации.
  • Максимальная эффективность витков:Верхний и нижний слои соприкасаются на вершинах и впадинах, что приводит к полному использованию витков пружины для большей поддержки и упругой силы.
  • Выбор материала:Изготовлены из высокопрочной стали или легированных материалов, что обеспечивает надежность и долговечность при высоких нагрузках и циклических напряжениях.
  • Амортизация вибрации и ударов:Отличная производительность при циклических нагрузках и гашении вибрации, идеально подходит для динамичных механических сред.

Применение

  • Аэрокосмические системы, требующие компактных и легких пружин
  • Прецизионное оборудование с ограниченным пространством для установки
  • Гидравлические уплотнения и высококачественные электродвигатели
  • Автомобильное и общее механическое оборудование для поглощения ударов и вибрации

Многовиткие волнообразные пружины без прокладок на концах являются оптимальным решением для компактных пространств с ограничениями по весу в аэрокосмической, прецизионной и других сложных отраслях промышленности. Их инновационная конструкция и высококачественные материалы обеспечивают надежную и долговечную эластичность и поддержку.

Технические параметры1
АртикулРаботает в
Диаметр отверстия (мм)		Диаметр вала
(мм)		Нагрузка (Н)Рабочая высота (мм)Свободная высота (мм)Жесткость пружины (Н/мм)
K018-L34,783,184,451,453,182,57
K018-L44,783,184,451,733,812,14
K018-L54,783,184,452,014,451,82
K018-L64,783,184,452,295,081,59
K018-L74,783,184,452,575,741,4
K018-L84,783,184,453,127,011,14
K018-L94,783,184,453,688,280,96
K018-M14,783,189,781,192,2615
K018-M24,783,189,781,63,026,88
K018-M34,783,189,782,013,785,5
K018-M44,783,189,782,414,554,59
K018-M54,783,189,782,825,313,92
K018-M64,783,189,783,236,073,43
K018-M74,783,189,783,636,813,08
K018-M84,783,189,784,428,332,5
K018-M94,783,189,785,169,862,5
K021-L15,563,566,671,022,016,74
K021-L25,563,566,671,352,675,04
K021-L35,563,566,671,683,334,04
K021-L45,563,566,672,033,993,41
K021-L55,563,566,672,344,652,89
K021-L65,563,566,672,695,312,56
K021-L75,563,566,673,055,992,26
K021-L85,563,566,673,717,321,86
K021-L95,563,566,674,348,641,56
K021-M15,563,56201,32,0327,16
K021-M25,563,56201,732,7220,2
K021-M35,563,56202,163,3816,42
K021-M45,563,56202,574,0613,35
K021-M55,563,562034,7511,41
K021-M65,563,56203,435,449,98
K021-M75,563,56203,866,18,94
K021-M85,563,56204,757,477,37
K021-M95,563,56205,518,816,06
K025-L16,353,818,890,841,918,4
K025-L26,353,818,891,272,547
K025-L36,353,818,891,523,185,425
K025-L46,353,818,891,913,814,725
K025-L56,353,818,892,164,453,85
K025-L66,353,818,892,415,083,325
K025-L76,353,818,893,055,723,325
K025-L86,353,818,893,566,992,625
K025-L96,353,818,894,328,262,275
K025-M16,353,8122,230,941,9123,1
K025-M26,353,8122,231,222,5416,8
K025-M36,353,8122,231,653,1814,525
K025-M46,353,8122,231,913,8111,725
K025-M56,353,8122,232,294,4510,325
K025-M66,353,8122,232,545,088,75
K025-M76,353,8122,233,055,728,4
K025-M86,353,8122,233,766,996,825
K025-M96,353,8122,234,458,265,775
K031-L17,925,0813,341,782,911,9
K031-L27,925,0813,342,443,869,45
K031-L37,925,0813,3434,837,35
K031-L47,925,0813,343,685,796,3
K031-L57,925,0813,344,196,765,25
K031-L67,925,0813,344,957,724,9
K031-L77,925,0813,345,468,694,2
K031-L87,925,0813,346,6510,623,325
K031-L97,925,0813,347,8512,552,8
K031-M17,925,0826,671,832,925,025
K031-M27,925,0826,672,443,8618,725
K031-M37,925,0826,673,124,8315,75
K031-M47,925,0826,673,665,7912,425
K031-M57,925,0826,674,476,7611,725
K031-M67,925,0826,6757,729,8
K031-M77,925,0826,675,778,699,1
K031-M87,925,0826,677,0610,627,525
K031-M97,925,0826,678,5312,556,65
K037-L19,536,3517,781,573,817,875
K037-L29,536,3517,782,495,086,825
K037-L39,536,3517,782,746,354,9
K037-L49,536,3517,783,437,624,2
K037-L59,536,3517,783,818,893,5
K037-L69,536,3517,784,6710,163,325
K037-L79,536,3517,784,9511,432,8
K037-L89,536,3517,785,7912,72,625
K037-L99,536,3517,786,113,972,275
K037-M19,536,3531,122,063,8117,675
K037-M29,536,3531,123,025,0815,05
K037-M39,536,3531,123,686,3511,725
K037-M49,536,3531,124,577,6210,15
K037-M59,536,3531,125,138,898,225
K037-M69,536,3531,126,110,167,7
K037-M79,536,3531,126,6511,436,475
K037-M89,536,3531,127,5712,76,125
K037-M99,536,3531,128,3113,975,425
K043-L111,17,1417,781,64,196,825
K043-L211,17,1417,782,365,595,425
K043-L311,17,1417,782,776,994,2
K043-L411,17,1417,783,638,383,675
K043-L511,17,1417,784,069,783,15
K043-L611,17,1417,784,9511,182,8
K043-L711,17,1417,785,3312,572,45
K043-L811,17,1417,786,113,972,275
K043-L911.17,1417,786,615,372,1
K043-M111,17,1435,562,084,1916,8
K043-M211,17,1435,562,925,5913,3
K043-M311,17,1435,563,616,9910,5
K043-M411,17,1435,564,558,389,275
K043-M511,17,1435,565,039,787,525
K043-M611,17,1435,565,8711,186,65
K043-M711,17,1435,566,4812,575,775
K043-M811,17,1435,567,3713,975,425
K043-M911,17,1435,568,115,374,9
K050-L112,77,9222,231,574,577,35
K050-L212,77,9222,232,296,15,775
K050-L312,77,9222,232,727,624,55
K050-L412,77,9222,233,459,143,85
K050-L512,77,9222,233,8110,673,325
K050-L612,77,9222,234,5712,192,975
K050-L712,77,9222,234,9513,722,45
K050-L812,77,9222,235,5915,242,275
K050-L912,77,9222,236,116,762,1
K050-M112,77,9244,451,654,5715,225
K050-M212,77,9244,452,346,111,9
K050-M312,77,9244,452,97,629,45
K050-M412,77,9244,453,739,148,225
K050-M512,77,9244,454,1110,676,825
K050-M612,77,9244,454,9812,196,125
K050-M712,77,9244,455,2613,725,25
K050-M812,77,9244,456,2515,244,9
K050-M912,77,9244,456,7116,764,375
K050-H112,77,9266,681,914,5725,025
K050-H212,77,9266,682,796,120,125
K050-H312,77,9266,683,457,6215,925
K050-H412,77,9266,684,249,1413,65
K050-H512,77,9266,684,6210,6711,025
K050-H612,77,9266,685,4912,199,975
K050-H712,77,9266,686,113,728,75
K050-H812,77,9266,687,1115,248,225
K050-H912,77,9266,687,9216,767,525
K056-L114,279,5322,232,034,957,525
K056-L214,279,5322,233,186,66,475
K056-L314,279,5322,233,438,264,55
K056-L414,279,5322,234,579,914,2
K056-L514,279,5322,234,8311,563,325
K056-L614,279,5322,235,8413,212,975
K056-L714,279,5322,236,614,862,625
K056-L814,279,5322,237,2416,512,45
K056-L914,279,5322,23818,162,275
K056-M114,279,5348,92,184,9517,675
K056-M214,279,5348,93,126,614
K056-M314,279,5348,93,688,2610,675
K056-M414,279,5348,94,759,919,45
K056-M514,279,5348,95,3111,567,875
K056-M614,279,5348,96,4313,217,175
K056-M714,279,5348,96,9314,866,125
K056-M814,279,5348,98,0816,515,775
K056-M914,279,5348,98,7118,165,25
K056-H114,279,5380,022,364,9530,8
K056-H214,279,5380,023,456,625,375
K056-H314,279,5380,024,198,2619,775
K056-H414,279,5380,025,389,9117,675
K056-H514,279,5380,026,2211,5615,05
K056-H614,279,5380,027,1613,2113,3
K056-H714,279,5380,028,214,8612,075
K056-H814,279,5380,029,1416,5110,85
K056-H914,279,5380,0210,3618,1610,325
K062-L115,8811,4324,151,74,578,4
K062-L215,8811,432526,16,125
K062-L315,8811,4326,672,167,624,9
K062-L415,8811,4326,672,699,144,2
K062-L515,8811,4326,673,2510,673,675
K062-L615,8811,4326,674,1913,722,8
K062-L715,8811,4326,675,1316,762,275
K062-L815,8811,4326,676,0519,811,925
K062-M115,8811,4353,342,644,5727,65
K062-M215,8811,4353,343,36,119,075
K062-M315,8811,4353,344,457,6216,8
K062-M415,8811,4353,345,239,1413,65
K062-M515,8811,4353,346,2510,6712,075
K062-M615,8811,4353,348,0513,729,45
K062-M715,8811,4353,349,816,767,7
K062-M815,8811,4353,3411,5319,816,475
K062-H115,8811,4388,912,594,5744,8
K062-H215,8811,4388,913,436,133,25
K062-H315,8811,4388,914,457,6228
K062-H415,8811,4388,915,219,1422,575
K062-H515,8811,4388,916,2210,6719,95
K062-H615,8811,4388,91813,7215,575
K062-H715,8811,4388,919,9116,7612,95
K062-H815,8811,4388,9111,8119,8111,025
K075-L119,0513,9731,123,616,3511,375
K075-L219,0513,9731,124,758,468,4
K075-L319,0513,9731,126,2510,597,175
K075-L419,0513,9731,127,2412,75,775
K075-L519,0513,9731,128,8414,815,25
K075-L619,0513,9731,1211,3319,054,025
K075-L719,0513,9731,1214,7325,42,975
K075-M119,0513,9757,794,046,3525,025
K075-M219,0513,9757,795,168,4617,5
K075-M319,0513,9757,796,8610,5915,4
K075-M419,0513,9757,797,9812,712,25
K075-M519,0513,9757,799,6814,8111,2
K075-M619,0513,9757,7912,4219,058,75
K075-M719,0513,9757,7916,4825,46,475
K075-H119,0513,9797,84,296,3547,6
K075-H219,0513,9797,85,468,4632,55
K075-H319,0513,9797,87,3910,5930,625
K075-H419,0513,9797,88,5112,723,275
K075-H519,0513,9797,810,2914,8121,7
K075-H619,0513,9797,813,3619,0517,15
K075-H719,0513,9797,817,7525,412,775
K087-L122,2315,2453,342,976,3515,75
K087-L222,2315,2453,344,018,4612,075
K087-L322,2315,2453,345,2610,599,975
K087-L422,2315,2453,346,1512,78,225
K087-L522,2315,2453,347,2914,817,175
K087-L622,2315,2453,349,619,055,6
K087-L722,2315,2453,3412,6525,44,2
K087-M122,2315,2480,023,156,3525,9
K087-M222,2315,2480,024,178,4618,9
K087-M322,2315,2480,025,4410,5915,575
K087-M422,2315,2480,026,412,713,3
K087-M522,2315,2480,027,5214,8111,55
K087-M622,2315,2480,029,7819,058,75
K087-M722,2315,2480,0212,9325,46,65
K087-H122,2315,24111,134,226,3552,15
K087-H222,2315,24111,135,448,4636,75
K087-H322,2315,24111,137,0610,5931,5
K087-H422,2315,24111,138,3112,725,375
K087-H522,2315,24111,1310,0314,8123,275
K087-H622,2315,24111,1312,9519,0518,2
K087-H722,2315,24111,1317,0225,413,65
K100-L125,418,5453,342,136,3512,6
K100-L225,418,5453,342,748,469,275
K100-L325,418,5453,343,6810,597,7
K100-L425,418,5453,344,1912,76,3
K100-L525,418,5453,345,1114,815,425
K100-L625,418,5453,346,5519,054,2
K100-L725,418,5453,348,6925,43,15
K100-L825,418,5453,3411,331,752,625
K100-L925,418,5453,3413,1838,12,1
Технические параметры2



АртикулРаботает в
Диаметр отверстия (мм)		Диаметр вала
(мм)		Нагрузка (Н)Рабочая высота (мм)Свободная высота (мм)Жесткость пружины (Н/мм)
K100-L1025,418,5453,3416,0844,451,925
K100-L1125,418,5453,3418,0350,81,575
K100-M125,418,5480,022,216,3519,25
K100-M225,418,5480,022,878,4614,35
K100-M325,418,5480,023,7610,5911,725
K100-M425,418,5480,024,4512,79,625
K100-M525,418,5480,025,3814,818,575
K100-M625,418,5480,027,0119,056,65
K100-M725,418,5480,029,1425,44,9
K100-M825,418,5480,0211,4831,754,025
K100-M925,418,5480,0213,9438,13,325
K100-M1025,418,5480,0216,5144,452,8
K100-M1125,418,5480,0218,2950,82,45
K100-H125,418,54111,133,336,3536,75
K100-H225,418,54111,134,428,4627,475
K100-H325,418,54111,135,7710,5923,1
K100-H425,418,54111,136,7612,718,725
K100-H525,418,54111,138,114,8116,625
K100-H625,418,54111,1310,3119,0512,775
K100-H725,418,54111,1313,7425,49,45
K100-H825,418,54111,1317,4831,757,875
K100-H925,418,54111,1320,6538,16,3
K100-H1025,418,54111,1324,3144,455,6
K100-H1125,418,54111,1327,5150,84,725
K112-L128,5821,5953,343,717,6213,65
K112-L228,5821,5953,344,7210,169,8
K112-L328,5821,5953,346,3512,78,4
K112-L428,5821,5953,347,4915,246,825
K112-L528,5821,5953,348,7417,785,95
K112-L628,5821,5953,349,9620,325,075
K112-L728,5821,5953,3412,425,44,025
K112-L828,5821,5953,3416,7433,023,325
K112-L928,5821,5953,3420,540,642,625
K112-L1028,5821,5953,3425,8350,82,1
K112-M128,5821,5988,914,067,6225,025
K112-M228,5821,5988,915,1310,1617,675
K112-M328,5821,5988,916,8612,715,225
K112-M428,5821,5988,918,0815,2412,425
K112-M528,5821,5988,919,6817,7811,025
K112-M628,5821,5988,9110,8520,329,45
K112-M728,5821,5988,9113,6125,47,525
K112-M828,5821,5988,9117,9833,025,95
K112-M928,5821,5988,9121,8740,644,725
K112-M1028,5821,5988,9127,6450,83,85
K112-H128,5821,59133,364,527,6243,05
K112-H228,5821,59133,365,8210,1630,625
K112-H328,5821,59133,367,712,726,6
K112-H428,5821,59133,368,8915,2421
K112-H528,5821,59133,3610,6917,7818,9
K112-H628,5821,59133,3611,9420,3215,925
K112-H728,5821,59133,3615,0625,412,95
K112-H828,5821,59133,3619,9933,0210,15
K112-H928,5821,59133,3624,2840,648,225
K112-H1028,5821,59133,3630,5350,86,65
K125-L131,7525,453,342,137,629,8
K125-L231,7525,453,342,8710,167,35
K125-L331,7525,453,343,7812,75,95
K125-L431,7525,453,344,3715,244,9
K125-L531,7525,453,345,2617,784,2
K125-L631,7525,453,345,7720,323,675
K125-L731,7525,453,347,6525,42,975
K125-L831,7525,453,3410,0333,022,275
K125-L931,7525,453,3411,8640,641,925
K125-L1031,7525,453,3415,0150,81,575
K125-M131,7525,488,913,157,6219,95
K125-M231,7525,488,914,1910,1614,875
K125-M331,7525,488,915,4612,712,25
K125-M431,7525,488,916,4315,2410,15
K125-M531,7525,488,917,717,788,75
K125-M631,7525,488,918,6620,327,7
K125-M731,7525,488,9110,8525,46,125
K125-M831,7525,488,9114,6633,024,9
K125-M931,7525,488,9117,5840,643,85
K125-M1031,7525,488,912250,83,15
K125-H131,7525,4133,364,017,6236,75
K125-H231,7525,4133,365,3310,1627,65
K125-H331,7525,4133,366,9112,723,1
K125-H431,7525,4133,368,1315,2418,725
K125-H531,7525,4133,369,7517,7816,625
K125-H631,7525,4133,361120,3214,35
K125-H731,7525,4133,3613,6725,411,375
K125-H831,7525,4133,3618,2133,028,925
K125-H931,7525,4133,3622,340,647,35
K125-H1031,7525,4133,3628,0250,85,775
K137-L134,9326,1666,681,917,6211,725
K137-L234,9326,1666,682,5110,168,75
K137-L334,9326,1666,683,2812,77
K137-L434,9326,1666,683,9415,245,95
K137-L534,9326,1666,684,5517,785,075
K137-L634,9326,1666,685,2320,324,375
K137-L734,9326,1666,686,525,43,5
K137-L834,9326,1666,688,6633,022,8
K137-L934,9326,1666,6810,7740,642,275
K137-L1034,9326,1666,6813,4650,81,75
K137-M134,9326,16111,133,617,6227,65
K137-M234,9326,16111,134,7210,1620,475
K137-M334,9326,16111,136,112,716,8
K137-M434,9326,16111,137,1415,2413,65
K137-M534,9326,16111,138,6417,7812,075
K137-M634,9326,16111,139,7520,3210,5
K137-M734,9326,16111,1312,3425,48,575
K137-M834,9326,16111,1316,0533,026,475
K137-M934,9326,16111,1320,0240,645,425
K137-M1034,9326,16111,1324,9450,84,375
K137-H134,9326,16155,583,787,6240,6
K137-H234,9326,16155,584,810,1629,05
K137-H334,9326,16155,586,2712,724,15
K137-H434,9326,16155,587,2915,2419,6
K137-H534,9326,16155,588,7117,7817,15
K137-H634,9326,16155,589,9120,3214,875
K137-H734,9326,16155,5812,4525,412,075
K137-H834,9326,16155,5816,4133,029,45
K137-H934,9326,16155,5820,1440,647,525
K137-H1034,9326,16155,5825,450,86,125
K150-L138,128,9688,913,287,6220,475
K150-L238,128,9688,914,1710,1614,875
K150-L338,128,9688,915,4112,712,25
K150-L438,128,9688,916,2715,249,975
K150-L538,128,9688,917,6517,788,75
K150-L638,128,9688,918,5620,327,525
K150-L738,128,9688,9110,9225,46,125
K150-L838,128,9688,9114,3533,024,725
K150-L938,128,9688,9117,6340,643,85
K150-L1038,128,9688,912250,83,15
K150-M138,128,96155,583,17,6234,475
K150-M238,128,96155,584,0110,1625,375
K150-M338,128,96155,585,2312,720,825
K150-M438,128,96155,586,1215,2416,975
K150-M538,128,96155,587,3917,7815,05
K150-M638,128,96155,588,2320,3212,95
K150-M738,128,96155,5810,3925,410,325
K150-M838,128,96155,5813,7233,028,05
K150-M938,128,96155,5816,6940,646,475
K150-M1038,128,96155,5821,2150,85,25
K150-H138,128,96266,724,227,6278,4
K150-H238,128,96266,725,4910,1657,05
K150-H338,128,96266,727,0612,747,25
K150-H438,128,96266,728,3615,2438,675
K150-H538,128,96266,729,9117,7833,95
K150-H638,128,96266,7211,2520,3229,4
K150-H738,128,96266,7214,125,423,625
K150-H838,128,96266,7218,4433,0218,375
K150-H938,128,96266,7222,6140,6414,875
K150-H1038,128,96266,7228,4250,811,9
K175-L144,4534,04111,133,949,5319,95
K175-L244,4534,04111,135,0812,714,525
K175-L344,4534,04111,136,7315,8812,075
K175-L444,4534,04111,137,8719,059,975
K175-L544,4534,04111,139,3222,18,75
K175-L644,4534,04111,1310,5425,47,525
K175-L744,4534,04111,1313,2831,755,95
K175-L844,4534,04111,1316,2138,15,075
K175-L944,4534,04111,1318,7244,454,375
K175-L1044,4534,04111,1321,4450,83,85
K175-M144,4534,04222,264,789,5346,725
K175-M244,4534,04222,266,212,734,125
K175-M344,4534,04222,26815,8828,175
K175-M444,4534,04222,269,519,0523,275
K175-M544,4534,04222,2611,4822,121
K175-M644,4534,04222,2612,8325,417,675
K175-M744,4534,04222,2615,9831,7514,175
K175-M844,4534,04222,2619,5138,111,9
K175-M944,4534,04222,2622,8344,4510,325
K175-M1044,4534,04222,2626,0650,88,925
K175-H144,4534,04400,085,899,53110,075
K175-H244,4534,04400,087,9812,784,7
K175-H344,4534,04400,0810,3915,8872,975
K175-H444,4534,04400,0812,2419,0558,8
K175-H544,4534,04400,0814,6622,153,725
K175-H644,4534,04400,0816,5425,445,15
K175-H744,4534,04400,0820,6531,7536,05
K175-H844,4534,04400,0824,8938,130,275
K175-H944,4534,04400,0829,1344,4526,075
K175-H1044,4534,04400,0833,4550,823,1
K200-L150,840,64103,22,99,5315,575
K200-L250,840,64104,13,512,711,55
K200-L350,840,64111,134,0115,889,45
K200-L450,840,64111,134,5519,057,7
K200-L550,840,64111,135,5122,16,65
K200-L650,840,64111,136,1725,45,775
K200-L750,840,64111,137,7731,754,55
K200-L850,840,64111,139,2738,13,85
K200-L950,840,64111,131144,453,325
K200-L1050,840,64111,1312,4550,82,975
K200-M150,840,64222,263,569,5337,275
K200-M250,840,64222,264,6712,727,65
K200-M350,840,64222,266,2215,8823,1
K200-M450,840,64222,267,0619,0518,55
K200-M550,840,64222,268,7622,116,625
K200-M650,840,64222,2610,0325,414,525
K200-M750,840,64222,2612,6531,7511,55
K200-M850,840,64222,2615,0638,19,625
K200-M950,840,64222,2617,6344,458,225
K200-M1050,840,64222,2620,3250,87,35
K200-H150,840,64400,0859,5388,55
K200-H250,840,64400,086,5512,765,1
K200-H350,840,64400,088,4315,8853,725
K200-H450,840,64400,089,8819,0543,575
K200-H550,840,64400,0811,8122,138,85
K200-H650,840,64400,0813,3425,433,075
K200-H750,840,64400,0816,7931,7526,775
K200-H850,840,64400,0819,8438,121,875
K200-H950,840,64400,0823,944,4519,425
K200-H1050,840,64400,0827,1550,816,975
