многовитка волнообразная пружина с прокладками на концах

Многовитковые волнообразные пружины с прокладками на концах для ваших машин KMS

Пружины с плоскими концами и верхними волнами имеют плоскую спираль на каждом конце в качестве опорной спирали, а также многослойные пружины с пиками и впадинами.

Связаться с нами
Описание

Верхний и нижний слои соприкасаются на гребнях и в долинах; эффективное количество витков на 2 меньше, чем общее количество витков. Многовитковые волнообразные пружины с прокладками на концах обычно имеют несколько гребней, которые при воздействии осевых нагрузок создают относительное осевое смещение, образуя энергию деформации. Когда приложенная нагрузка снимается, волнообразная пружина возвращается в исходную форму под действием энергии деформации, обеспечивая амортизацию и гашение вибраций. Конструкция этой пружины позволяет ей обеспечивать стабильный коэффициент упругости, при котором нагрузка пропорциональна величине деформации, в различных условиях эксплуатации, обеспечивая таким образом точное управление нагрузкой.

Особенности и преимущества

  • Структурная стабильность:концы прокладок увеличивают площадь контакта, обеспечивая лучшую стабильность и равномерное распределение нагрузки, снижая локальные концентрации напряжений.
  • Эффект гашения вибрации:Эта конструкция может эффективно амортизировать удары и вибрацию и подходит для высокочастотных и больших перемещений.
  • Конструкция с несколькими витками:Конструкция с несколькими витками придает пружине лучшую эластичность и деформируемость, а также позволяет выдерживать большие нагрузки.
  • Применение:Широко используется в автомобильных подвесках, механическом оборудовании, электронных изделиях и т. д., где требуется высокая производительность и надежность.
  • Выбор материала:Для повышения усталостной прочности и долговечности пружин часто используются высокопрочные материалы, такие как легированная сталь.

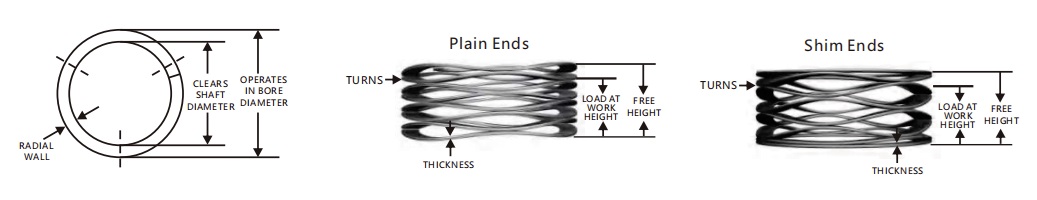

multi-turn wave spring with shim ends

Многовиток волновой пружины с прокладками на концах

Технические параметры1
Артикул Работает в
Диаметр отверстия (мм)		 Диаметр вала
(мм)		 Нагрузка (Н) Рабочая высота (мм) Свободная высота (мм) Жесткость пружины (Н/мм)
KMS05-L1 5 3,5 5 1,14 1,84 7,14
KMS05-L2 5 3,5 5 1,52 2,45 5,38
KMS05-L3 5 3,5 5 1,91 3,06 4,35
KMS05-L4 5 3,5 5 2,26 3,68 3,52
KMS05-L5 5 3,5 5 2,67 4,29 3,09
KMS05-L6 5 3,5 5 3,02 4,9 2,66
KMS05-L7 5 3,5 5 3,43 5,52 2,39
KMS05-L8 5 3,5 5 4,14 6,74 1,92
KMS05-L9 5 3,5 5 4,9 7,97 1,63
KMS05-M1 5 3,5 10 1,14 1,89 13,33
KMS05-M2 5 3,5 10 1,52 2,52 10
KMS05-M3 5 3,5 10 1,91 3,15 8,06
KMS05-M4 5 3,5 10 2,26 3,78 6,58
KMS05-M5 5 3,5 10 2,67 4,41 5,75
KMS05-M6 5 3,5 10 3,02 5,04 4,95
KMS05-M7 5 3,5 10 3,43 5,04 4,46
KMS05-M8 5 3,5 10 4,14 6,93 3,58
KMS05-M9 5 3,5 10 4,9 8,19 3,04
KMS06-L1 6 4 6 0,61 1,52 6,59
KMS06-L2 6 4 6 0,81 2,03 4,92
KMS06-L3 6 4 6 1,02 2,54 3,95
KMS06-L4 6 4 6 1,22 3,05 3,28
KMS06-L5 6 4 6 1,42 3,56 2,8
KMS06-L6 6 4 6 1,63 4,06 2,47
KMS06-L7 6 4 6 1,83 4,57 2,19
KMS06-L8 6 4 6 2,24 5,59 1,79
KMS06-L9 6 4 6 2,64 6,6 1,52
KMS06-M1 6 4 12 0,74 1,52 15,38
KMS06-M2 6 4 12 0,97 2,03 11,32
KMS06-M3 6 4 12 1,22 2,54 9,09
KMS06-M4 6 4 12 1,47 3,05 7,59
KMS06-M5 6 4 12 1,7 3,56 6,45
KMS06-M6 6 4 12 1,96 4,06 5,71
KMS06-M7 6 4 12 2,18 4,57 5,02
KMS06-M8 6 4 12 2,69 5,59 4,14
KMS06-M9 6 4 12 3,18 6,6 3,51
KMS08-L1 8 5 15 1,7 2,82 13,39
KMS08-L2 8 5 15 2,39 3,76 10,95
KMS08-L3 8 5 15 2,74 4,7 7,65
KMS08-L4 8 5 15 3,56 5,64 7,21
KMS08-L5 8 5 15 4,01 6,58 5,84
KMS08-L6 8 5 15 4,57 7,52 5,08
KMS08-L7 8 5 15 5,26 8,46 4,69
KMS08-L8 8 5 15 6,35 10,34 3,76
KMS08-L9 8 5 15 7,37 12,22 3,09
KMS08-M1 8 5 30 1,78 2,82 28,85
KMS08-M2 8 5 30 2,54 3,76 24,59
KMS08-M3 8 5 30 3,05 4,7 18,18
KMS08-M4 8 5 30 3,81 5,64 16,39
KMS08-M5 8 5 30 4,32 6,58 13,27
KMS08-M6 8 5 30 4,95 7,52 11,67
KMS08-M7 8 5 30 5,59 8,46 10,45
KMS08-M8 8 5 30 6,86 10,34 8,62
KMS08-M9 8 5 30 7,87 12,22 6,9
KMS10-L1 10 7 18 1,91 3,96 8,78
KMS10-L2 10 7 18 2,54 5,28 6,57
KMS10-L3 10 7 18 3,15 6,6 5,22
KMS10-L4 10 7 18 3,78 7,92 4,35
KMS10-L5 10 7 18 4,42 9,25 3,73
KMS10-L6 10 7 18 5,05 10,57 3,26
KMS10-L7 10 7 18 5,69 11,89 2,9
KMS10-L8 10 7 18 6,32 13,21 2,61
KMS10-L9 10 7 18 6,96 14,53 2,38
KMS10-M1 10 7 35 2,03 3,96 18,13
KMS10-M2 10 7 35 2,79 5,28 14,06
KMS10-M3 10 7 35 3,56 6,6 11,51
KMS10-M4 10 7 35 4,32 7,92 9,72
KMS10-M5 10 7 35 5,08 9,25 8,39
KMS10-M6 10 7 35 5,84 10,57 7,4
KMS10-M7 10 7 35 6,6 11,89 6,62
KMS10-M8 10 7 35 7,37 13,21 5,99
KMS10-M9 10 7 35 8,13 14,53 5,47
KMS12-L1 12 9 20 1,47 4,34 6,97
KMS12-L2 12 9 20 1,98 5,79 5,25
KMS12-L3 12 9 20 2,46 7,24 4,18
KMS12-L4 12 9 20 2,95 8,69 3,48
KMS12-L5 12 9 20 3,45 10,13 2,99
KMS12-L6 12 9 20 3,94 11,58 2,62
KMS12-L7 12 9 20 4,45 13,03 2,33
KMS12-L8 12 9 20 4,93 14,48 2,09
KMS12-L9 12 9 20 5,44 15,93 1,91
KMS12-M1 12 8,5 40 2,36 4,34 20,2
KMS12-M2 12 8,5 40 3,18 5,79 15,33
KMS12-M3 12 8,5 40 3,96 7,24 12,2
KMS12-M4 12 8,5 40 4,75 8,69 10,15
KMS12-M5 12 8,5 40 5,54 10,13 8,71
KMS12-M6 12 8,5 40 6,32 11,58 7,6
KMS12-M7 12 8,5 40 7,11 13,03 6,76
KMS12-M8 12 8,5 40 7,92 14,48 6,1
KMS12-M9 12 8,5 40 8,71 15,93 5,54
KMS12-H1 12 8,5 60 1,98 4,34 25,42
KMS12-H2 12 8,5 60 2,64 5,79 19,05
KMS12-H3 12 8,5 60 3,3 7,24 15,23
KMS12-H4 12 8,5 60 3,99 8,69 12,77
KMS12-H5 12 8,5 60 4,65 10,13 10,95
KMS12-H6 12 8,5 60 5,31 11,58 9,57
KMS12-H7 12 8,5 60 5,97 13,03 8,5
KMS12-H8 12 8,5 60 6,63 14,48 7,64
KMS12-H9 12 8,5 60 7,29 15,93 6,94
KMS14-L1 14 10 22 2,18 4,95 7,94
KMS14-L2 14 10 22 2,95 6,6 6,03
KMS14-L3 14 10 22 3,71 8,26 4,84
KMS14-L4 14 10 22 4,52 9,91 4,08
KMS14-L5 14 10 22 5,33 11,56 3,53
KMS14-L6 14 10 22 6,17 13,21 3,13
KMS14-L7 14 10 22 7,01 14,86 2,8
KMS14-L8 14 10 22 7,85 16,51 2,54
KMS14-L9 14 10 22 8,71 18,16 2,33
KMS14-M1 14 10 50 2,18 4,95 18,05
KMS14-M2 14 10 50 2,95 6,6 13,7
KMS14-M3 14 10 50 3,71 8,26 10,99
KMS14-M4 14 10 50 4,52 9,91 9,28
KMS14-M5 14 10 50 5,33 11,56 8,03
KMS14-M6 14 10 50 6,17 13,21 7,1
KMS14-M7 14 10 50 7,01 14,86 6,37
KMS14-M8 14 10 50 7,85 16,51 5,77
KMS14-M9 14 10 50 8,71 18,16 5,29
KMS14-H1 14 9 80 3,15 4,95 44,44
KMS14-H2 14 9 80 4,19 6,6 33,2
KMS14-H3 14 9 80 5,26 8,26 26,67
KMS14-H4 14 9 80 6,3 9,91 22,16
KMS14-H5 14 9 80 7,34 11,56 18,96
KMS14-H6 14 9 80 8,41 13,21 16,67
KMS14-H7 14 9 80 9,45 14,86 14,79
KMS14-H8 14 9 80 10,49 16,51 13,29
KMS14-H9 14 9 80 11,56 18,16 12,12
KMS15-L1 15 11 25 2,57 5,18 9,58
KMS15-L2 15 11 25 3,43 6,91 7,18
KMS15-L3 15 11 25 4,27 8,64 5,72
KMS15-L4 15 11 25 5,13 10,36 4,78
KMS15-L5 15 11 25 5,99 12,09 4,1
KMS15-L6 15 11 25 6,83 13,82 3,58
KMS15-L7 15 11 25 7,7 15,54 3,19
KMS15-L8 15 11 25 8,53 17,27 2,86
KMS15-L9 15 11 25 9,4 19 2,6
KMS15-M1 15 10 50 3,43 5,18 28,57
KMS15-M2 15 10 50 4,57 6,91 21,37
KMS15-M3 15 10 50 5,72 8,64 17,12
KMS15-M4 15 10 50 6,86 10,36 14,29
KMS15-M5 15 10 50 8 12,09 12,22
KMS15-M6 15 10 50 9,14 13,82 10,68
KMS15-M7 15 10 50 10,29 15,54 9,52
KMS15-M8 15 10 50 11,43 17,27 8,56
KMS15-M9 15 10 50 12,57 19 7,78
KMS15-H1 15 10 80 3,2 5,18 40,4
KMS15-H2 15 10 80 4,19 6,91 29,41
KMS15-H3 15 10 80 5,23 8,64 23,46
KMS15-H4 15 10 80 6,27 10,36 19,56
KMS15-H5 15 10 80 7,32 12,09 16,77
KMS15-H6 15 10 80 8,36 13,82 14,65
KMS15-H7 15 10 80 9,4 15,54 13,03
KMS15-H8 15 10 80 10,46 17,27 11,75
KMS15-H9 15 10 80 11,51 19 10,68
KMS16-L1 16 11 25 2,11 5,41 7,58
KMS16-L2 16 11 25 2,79 7,21 5,66
KMS16-L3 16 11 25 3,51 9,02 4,54
KMS16-L4 16 11 25 4,19 10,82 3,77
KMS16-L5 16 11 25 4,9 12,62 3,24
KMS16-L6 16 11 25 6,3 16,23 2,52
KMS16-L7 16 11 25 7,7 19,84 2,06
KMS16-L8 16 11 25 9,09 23,44 1,74
KMS16-M1 16 11 55 3,63 5,41 30,9
KMS16-M2 16 11 55 4,83 7,21 23,11
KMS16-M3 16 11 55 6,05 9,02 18,52
KMS16-M4 16 11 55 7,24 10,82 15,36
KMS16-M5 16 11 55 8,46 12,62 13,22
KMS16-M6 16 11 55 10,87 16,23 10,26
KMS16-M7 16 11 55 13,28 19,84 8,38
KMS16-M8 16 11 55 15,7 23,44 7,11
KMS16-H1 16 11 90 3,3 5,41 42,65
KMS16-H2 16 11 90 4,57 7,21 34,09
KMS16-H3 16 11 90 5,59 9,02 26,24
KMS16-H4 16 11 90 6,86 10,82 22,73
KMS16-H5 16 11 90 7,87 12,62 18,95
KMS16-H6 16 11 90 10,16 16,23 14,83
KMS16-H7 16 11 90 12,45 19,84 12,18
KMS16-H8 16 11 90 14,73 23,44 10,33
KMS18-L1 18 13 30 3,63 5,72 14,35
KMS18-L2 18 13 30 4,75 7,62 10,45
KMS18-L3 18 13 30 5,94 9,53 8,36
KMS18-L4 18 13 30 7,14 11,43 6,99
KMS18-L5 18 13 30 8,31 13,34 5,96
KMS18-L6 18 13 30 10,69 17,15 4,64
KMS18-L7 18 13 30 14,25 22,86 3,48
KMS18-M1 18 13 55 3,68 5,72 26,96
KMS18-M2 18 13 55 4,98 7,62 20,83
KMS18-M3 18 13 55 6,22 9,53 16,62
KMS18-M4 18 13 55 7,47 11,43 13,89
KMS18-M5 18 13 55 8,74 13,34 11,96
KMS18-M6 18 13 55 11,23 17,15 9,29
KMS18-M7 18 13 55 14,96 22,86 6,96
KMS18-H1 18 13 90 3,84 5,72 47,87
KMS18-H2 18 13 90 5,13 7,62 36,14
KMS18-H3 18 13 90 6,4 9,53 28,75
KMS18-H4 18 13 90 7,7 11,43 24,13
KMS18-H5 18 13 90 8,97 13,34 20,59
KMS18-H6 18 13 90 11,53 17,15 16,01
KMS18-H7 18 13 90 15,37 22,86 12,02
KMS20-L1 20 15 35 2,72 6,32 9,72
KMS20-L2 20 15 35 3,61 8,43 7,26
KMS20-L3 20 15 35 4,52 10,54 5,81
KMS20-L4 20 15 35 5,41 12,65 4,83
KMS20-L5 20 15 35 6,32 14,76 4,15
KMS20-L6 20 15 35 8,13 18,97 3,23
KMS20-L7 20 15 35 10,82 25,3 2,42
KMS20-M1 20 14 70 3,05 6,32 21,41
KMS20-M2 20 14 70 4,06 8,43 16,02
KMS20-M3 20 14 70 5,08 10,54 12,82
KMS20-M4 20 14 70 6,27 12,65 10,97
KMS20-M5 20 14 70 7,32 14,76 9,41
KMS20-M6 20 14 70 9,17 18,97 7,14
KMS20-M7 20 14 70 12,22 25,3 5,35
KMS20-H1 20 14 100 4,24 6,32 48,08
KMS20-H2 20 14 100 5,66 8,43 36,1
KMS20-H3 20 14 100 7,06 10,54 28,74
KMS20-H4 20 14 100 8,48 12,65 23,98
KMS20-H5 20 14 100 9,91 14,76 20,62
KMS20-H6 20 14 100 12,73 18,97 16,03
KMS20-H7 20 14 100 16,97 25,3 12
KMS25-L1 25 19 50 2,06 6,63 10,94
KMS25-L2 25 19 50 2,74 8,84 8,2
KMS25-L3 25 19 50 3,43 11,05 6,56
KMS25-L4 25 19 50 4,11 13,26 5,46
KMS25-L5 25 19 50 4,8 15,47 4,69
KMS25-L6 25 19 50 6,2 19,89 3,65
KMS25-L7 25 19 50 8,26 26,52 2,74
KMS25-M1 25 19 80 2,95 6,63 21,74
KMS25-M2 25 19 80 3,94 8,84 16,33
KMS25-M3 25 19 80 4,9 11,05 13,01
KMS25-M4 25 19 80 5,89 13,26 10,85
Технические параметры2



Артикул Работает в
Диаметр отверстия (мм)		 Диаметр вала
(мм)		 Нагрузка (Н) Рабочая высота (мм) Свободная высота (мм) Жесткость пружины (Н/мм)
KMS25-M5 25 19 80 6,88 15,47 9,31
KMS25-M6 25 19 80 8,84 19,89 7,24
KMS25-M7 25 19 80 11,79 26,52 5,43
KMS25-H1 25 19 110 4,04 6,63 42,47
KMS25-H2 25 19 110 5,38 8,84 31,79
KMS25-H3 25 19 110 6,73 11,05 25,46
KMS25-H4 25 19 110 8,08 13,26 21,24
KMS25-H5 25 19 110 9,4 15,47 18,12
KMS25-H6 25 19 110 12,12 19,89 14,16
KMS25-H7 25 19 110 16,15 26,52 10,61
KMS28-L1 28 22 50 3,76 7,24 14,37
KMS28-L2 28 22 50 5 9,65 10,75
KMS28-L3 28 22 50 6,27 12,07 8,62
KMS28-L4 28 22 50 7,52 14,48 7,18
KMS28-L5 28 22 50 8,79 16,89 6,17
KMS28-L6 28 22 50 10,03 19,3 5,39
KMS28-L7 28 22 50 11,28 21,72 4,79
KMS28-L8 28 22 50 13,79 26,54 3,92
KMS28-L9 28 22 50 16,31 31,37 3,32
KMS28-M1 28 22 80 4,39 7,24 28,07
KMS28-M2 28 22 80 5,84 9,65 21
KMS28-M3 28 22 80 7,32 12,07 16,84
KMS28-M4 28 22 80 8,79 14,48 14,06
KMS28-M5 28 22 80 10,24 16,89 12,03
KMS28-M6 28 22 80 11,71 19,3 10,54
KMS28-M7 28 22 80 13,18 21,72 9,37
KMS28-M8 28 22 80 16,1 26,54 7,66
KMS28-M9 28 22 80 19,02 31,37 6,48
KMS28-H1 28 22 130 4,57 7,24 48,69
KMS28-H2 28 22 130 6,07 9,65 36,31
KMS28-H3 28 22 130 7,59 12,07 29,02
KMS28-H4 28 22 130 9,12 14,48 24,25
KMS28-H5 28 22 130 10,64 16,89 20,8
KMS28-H6 28 22 130 12,17 19,3 18,23
KMS28-H7 28 22 130 13,69 21,72 16,19
KMS28-H8 28 22 130 16,71 26,54 13,22
KMS28-H9 28 22 130 19,76 31,37 11,2
KMS30-L1 30 24 50 3,18 7,62 11,26
KMS30-L2 30 24 50 4,22 10,16 8,42
KMS30-L3 30 24 50 5,28 12,7 6,74
KMS30-L4 30 24 50 6,32 15,24 5,61
KMS30-L5 30 24 50 7,39 17,78 4,81
KMS30-L6 30 24 50 8,43 20,32 4,21
KMS30-L7 30 24 50 9,5 22,86 3,74
KMS30-L8 30 24 50 11,61 27,94 3,06
KMS30-L9 30 24 50 13,72 33,02 2,59
KMS30-M1 30 24 90 3,51 7,62 21,9
KMS30-M2 30 24 90 4,7 10,16 16,48
KMS30-M3 30 24 90 5,87 12,7 13,18
KMS30-M4 30 24 90 7,04 15,24 10,98
KMS30-M5 30 24 90 8,2 17,78 9,39
KMS30-M6 30 24 90 9,37 20,32 8,22
KMS30-M7 30 24 90 10,54 22,86 7,31
KMS30-M8 30 24 90 12,9 27,94 5,98
KMS30-M9 30 24 90 15,24 33,02 5,06
KMS30-H1 30 24 130 4,19 7,62 37,9
KMS30-H2 30 24 130 5,59 10,16 28,45
KMS30-H3 30 24 130 6,99 12,7 22,77
KMS30-H4 30 24 130 8,38 15,24 18,95
KMS30-H5 30 24 130 9,78 17,78 16,25
KMS30-H6 30 24 130 11,18 20,32 14,22
KMS30-H7 30 24 130 12,57 22,86 12,63
KMS30-H8 30 24 130 15,37 27,94 10,34
KMS30-H9 30 24 130 18,16 33,02 8,75
KMS35-L1 35 27 70 3,94 8,38 15,77
KMS35-L2 35 27 70 5,23 11,18 11,76
KMS35-L3 35 27 70 6,55 13,97 9,43
KMS35-L4 35 27 70 7,87 16,76 7,87
KMS35-L5 35 27 70 9,17 19,56 6,74
KMS35-L6 35 27 70 10,49 22,35 5,9
KMS35-L7 35 27 70 11,81 25,15 5,25
KMS35-L8 35 27 70 14,43 30,73 4,29
KMS35-L9 35 27 70 17,04 36,32 3,63
KMS35-M1 35 27 110 4,14 8,38 25,94
KMS35-M2 35 27 110 5,51 11,18 19,4
KMS35-M3 35 27 110 6,88 13,97 15,51
KMS35-M4 35 27 110 8,26 16,76 12,94
KMS35-M5 35 27 110 9,63 19,56 11,08
KMS35-M6 35 27 110 11,02 22,35 9,71
KMS35-M7 35 27 110 12,4 25,15 8,63
KMS35-M8 35 27 110 15,14 30,73 7,06
KMS35-M9 35 27 110 17,91 36,32 5,98
KMS35-H1 35 27 160 4,04 8,38 36,87
KMS35-H2 35 27 160 5,38 11,18 27,59
KMS35-H3 35 27 160 6,73 13,97 22,1
KMS35-H4 35 27 160 8,08 16,76 18,43
KMS35-H5 35 27 160 9,42 19,56 15,78
KMS35-H6 35 27 160 10,77 22,35 13,82
KMS35-H7 35 27 160 12,12 25,15 12,28
KMS35-H8 35 27 160 14,81 30,73 10,05
KMS35-H9 35 27 160 17,5 36,32 8,5
KMS40-L1 40 30 100 2,9 9,14 16,03
KMS40-L2 40 30 100 3,86 12,19 12
KMS40-L3 40 30 100 4,8 15,24 9,58
KMS40-L4 40 30 100 5,77 18,29 7,99
KMS40-L5 40 30 100 6,73 21,34 6,84
KMS40-L6 40 30 100 7,7 24,38 6
KMS40-L7 40 30 100 8,66 27,43 5,33
KMS40-L8 40 30 100 10,59 33,53 4,36
KMS40-L9 40 30 100 12,52 39,62 3,69
KMS40-M1 40 30 150 5,44 9,14 40,54
KMS40-M2 40 30 150 7,24 12,19 30,3
KMS40-M3 40 30 150 9,04 15,24 24,19
KMS40-M4 40 30 150 10,85 18,29 20,16
KMS40-M5 40 30 150 12,65 21,34 17,26
KMS40-M6 40 30 150 14,48 24,38 15,15
KMS40-M7 40 30 150 16,28 27,43 13,45
KMS40-M8 40 30 150 19,89 33,53 11
KMS40-M9 40 30 150 23,5 39,62 9,31
KMS40-H1 40 30 300 5,66 9,14 86,21
KMS40-H2 40 30 300 7,54 12,19 64,52
KMS40-H3 40 30 300 9,42 15,24 51,55
KMS40-H4 40 30 300 11,33 18,29 43,1
KMS40-H5 40 30 300 13,21 21,34 36,9
KMS40-H6 40 30 300 15,09 24,38 32,29
KMS40-H7 40 30 300 16,97 27,43 28,68
KMS40-H8 40 30 300 20,75 33,53 23,47
KMS40-H9 40 30 300 24,54 39,62 19,89
KMS45-L1 45 35 110 3,38 9,91 16,85
KMS45-L2 45 35 110 4,52 13,21 12,66
KMS45-L3 45 35 110 5,64 16,51 10,12
KMS45-L4 45 35 110 6,76 19,81 8,43
KMS45-L5 45 35 110 7,9 23,11 7,23
KMS45-L6 45 35 110 9,02 26,42 6,32
KMS45-L7 45 35 110 10,16 29,72 5,62
KMS45-L8 45 35 110 12,4 36,32 4,6
KMS45-L9 45 35 110 14,66 42,93 3,89
KMS45-M1 45 35 225 5,33 9,91 49,13
KMS45-M2 45 35 225 6,99 13,21 36,17
KMS45-M3 45 35 225 9,14 16,51 30,53
KMS45-M4 45 35 225 10,8 19,81 24,97
KMS45-M5 45 35 225 12,7 23,11 21,61
KMS45-M6 45 35 225 14,48 26,42 18,84
KMS45-M7 45 35 225 16,26 29,72 16,72
KMS45-M8 45 35 225 19,81 36,32 13,63
KMS45-M9 45 35 225 23,37 42,93 11,5
KMS45-H1 45 35 400 6,43 9,91 114,94
KMS45-H2 45 35 400 8,38 13,21 82,82
KMS45-H3 45 35 400 11,2 16,51 75,33
KMS45-H4 45 35 400 12,95 19,81 58,31
KMS45-H5 45 35 400 15,37 23,11 51,68
KMS45-H6 45 35 400 17,27 26,42 43,72
KMS45-H7 45 35 400 19,68 29,72 39,88
KMS45-H8 45 35 400 24,26 36,32 33,17
KMS45-H9 45 35 400 28,45 42,93 27,62
KMS50-L1 50 40 110 4,83 10,29 20,15
KMS50-L2 50 40 110 6,1 13,72 14,44
KMS50-L3 50 40 110 7,87 17,15 11,85
KMS50-L4 50 40 110 9,4 20,57 9,85
KMS50-L5 50 40 110 11,3 24 8,66
KMS50-L6 50 40 110 12,7 27,43 7,47
KMS50-L7 50 40 110 14,99 30,86 6,93
KMS50-L8 50 40 110 18,16 37,72 5,62
KMS50-L9 50 40 110 21,34 44,58 4,73
KMS50-L10 50 40 110 24,64 51,44 4,1
KMS50-M1 50 40 225 4,62 10,29 39,68
KMS50-M2 50 40 225 6,35 13,72 30,53
KMS50-M3 50 40 225 7,49 17,15 23,29
KMS50-M4 50 40 225 8,89 20,57 19,26
KMS50-M5 50 40 225 10,54 24 16,72
KMS50-M6 50 40 225 11,89 27,43 14,48
KMS50-M7 50 40 225 13,59 30,86 13,03
KMS50-M8 50 40 225 16,71 37,72 10,71
KMS50-M9 50 40 225 19,61 44,58 9,01
KMS50-M10 50 40 225 22,48 51,44 7,77
KMS50-H1 50 40 400 5,92 10,29 91,53
KMS50-H2 50 40 400 7,8 13,72 67,57
KMS50-H3 50 40 400 10,16 17,15 57,22
KMS50-H4 50 40 400 11,79 20,57 45,56
KMS50-H5 50 40 400 14,15 24 40,61
KMS50-H6 50 40 400 15,62 27,43 33,87
KMS50-H7 50 40 400 17,91 30,86 30,89
KMS50-H8 50 40 400 21,54 37,72 24,72
KMS50-H9 50 40 400 25,65 44,58 21,13
KMS50-H10 50 40 400 29,21 51,44 17,99
KMS55-L1 55 45 125 5,59 11,05 22,89
KMS55-L2 55 45 125 7,72 14,73 17,83
KMS55-L3 55 45 125 9,68 18,41 14,3
KMS55-L4 55 45 125 11,48 22,1 11,77
KMS55-L5 55 45 125 13,92 25,78 10,54
KMS55-L6 55 45 125 15,52 29,46 8,97
KMS55-L7 55 45 125 18,41 33,15 8,49
KMS55-L8 55 45 125 21,67 40,51 6,63
KMS55-L9 55 45 125 25,65 47,88 5,62
KMS55-L10 55 45 125 29,77 55,25 4,91
KMS55-M1 55 45 250 3,1 11,05 31,45
KMS55-M2 55 45 250 4,11 14,73 23,54
KMS55-M3 55 45 250 5,16 18,41 18,85
KMS55-M4 55 45 250 6,2 22,1 15,72
KMS55-M5 55 45 250 7,21 25,78 13,46
KMS55-M6 55 45 250 8,26 29,46 11,79
KMS55-M7 55 45 250 9,27 33,15 10,47
KMS55-M8 55 45 250 11,33 40,51 8,57
KMS55-M9 55 45 250 13,41 47,88 7,25
KMS55-M10 55 45 250 15,47 55,25 6,28
KMS55-H1 55 45 400 5,31 11,05 69,69
KMS55-H2 55 45 400 7,24 14,73 53,4
KMS55-H3 55 45 400 9,09 18,41 42,87
KMS55-H4 55 45 400 10,64 22,1 34,9
KMS55-H5 55 45 400 12,24 25,78 29,54
KMS55-H6 55 45 400 14,1 29,46 26,04
KMS55-H7 55 45 400 15,82 33,15 23,08
KMS55-H8 55 45 400 19,3 40,51 18,86
KMS55-H9 55 45 400 23,11 47,88 16,15
KMS55-H10 55 45 400 26,54 55,25 13,93
KMS60-L1 60 50 135 5,59 11,43 23,12
KMS60-L2 60 50 135 7,47 15,24 17,37
KMS60-L3 60 50 135 9,32 19,05 13,87
KMS60-L4 60 50 135 11,2 22,86 11,58
KMS60-L5 60 50 135 13,06 26,67 9,92
KMS60-L6 60 50 135 14,94 30,48 8,69
KMS60-L7 60 50 135 16,79 34,29 7,71
KMS60-L8 60 50 135 20,52 41,91 6,31
KMS60-L9 60 50 135 24,26 49,53 5,34
KMS60-L10 60 50 135 27,99 57,15 4,63
KMS60-M1 60 50 275 6,65 11,43 57,53
KMS60-M2 60 50 275 8,86 15,24 43,1
KMS60-M3 60 50 275 11,07 19,05 34,46
KMS60-M4 60 50 275 13,28 22,86 28,71
KMS60-M5 60 50 275 15,49 26,67 24,6
KMS60-M6 60 50 275 17,7 30,48 21,52
KMS60-M7 60 50 275 19,94 34,29 19,16
KMS60-M8 60 50 275 24,36 41,91 15,67
KMS60-M9 60 50 275 28,78 49,53 13,25
KMS60-M10 60 50 275 33,22 57,15 11,49
KMS60-H1 60 50 450 7,75 11,43 122,28
KMS60-H2 60 50 450 10,31 15,24 91,28
KMS60-H3 60 50 450 12,9 19,05 73,17
KMS60-H4 60 50 450 15,47 22,86 60,89
KMS60-H5 60 50 450 18,06 26,67 52,26
KMS60-H6 60 50 450 20,62 30,48 45,64
KMS60-H7 60 50 450 23,22 34,29 40,65
KMS60-H8 60 50 450 28,37 41,91 33,23
KMS60-H9 60 50 450 33,53 49,53 28,13
KMS60-H10 60 50 450 38,68 57,15 24,36
