многовитка волнообразная пружина с прокладками на концах

Многовитковые волнообразные пружины с прокладками на концах серии KS

Многовитковые волнообразные пружины с прокладками на концах имеют плоское кольцо на каждом конце, которое служит в качестве опорного кольца, и доступны в вариантах «от пика до долины».

Связаться с нами
Описание

Многовитковые волнообразные пружины с прокладками на концахимеют специальную многоспиральную конструкцию, обеспечивающую стабильные коэффициенты упругости и точное управление нагрузкой. Верхний и нижний слои соприкасаются на гребнях и впадинах, при этом эффективное количество витков на два меньше, чем общее количество. Концы с прокладками обеспечивают увеличенную контактную поверхность, гарантируя оптимальную структурную стабильность и равномерное распределение нагрузки, одновременно минимизируя локальные концентрации напряжений.

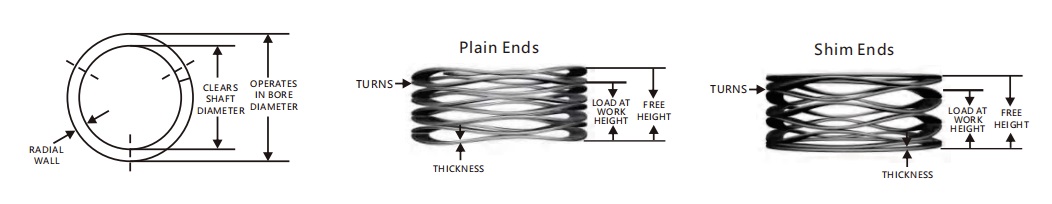

multi-turn wave spring with shim ends

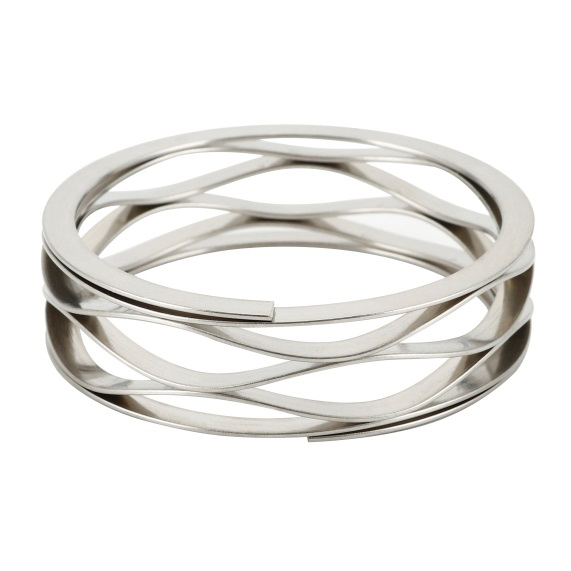

Многовитка волнообразная пружина с прокладками на концах

Основные характеристики и преимущества

  • Конструктивная стабильность:Концы с прокладками увеличивают площадь контакта для повышения стабильности и более равномерного распределения нагрузки.
  • Точный контроль нагрузки:Нагрузка пропорциональна отклонению, что обеспечивает точную реакцию в различных условиях эксплуатации.
  • Демпфирование вибрации:Эффективно амортизирует удары и вибрации, идеально подходит для высокочастотных и больших перемещений.
  • Конструкция с несколькими витками:Многоспиральная конструкция обеспечивает превосходную эластичность, деформируемость и высокую грузоподъемность.
  • Долговечность:Изготовлено из высокопрочных материалов, таких как легированная сталь, для повышения усталостной прочности и долговечности.

Применение

  • Автомобильные подвески
  • Механическое оборудование
  • Электронные изделия
  • Другие сценарии, требующие высокой производительности и надежности

Многовиткие волнообразные пружины с прокладками на концах являются предпочтительным решением для сложных применений, требующих стабильной упругости, точного контроля нагрузки и эффективного гашения вибраций. Их усовершенствованная конструкция и прочные материалы обеспечивают надежную работу и длительный срок службы, что делает их незаменимыми в автомобильной, промышленной и электронной промышленности.

Технические параметры1
Артикул Работает в
Диаметр отверстия (мм)		 Диаметр вала
(мм)		 Нагрузка (Н) Рабочая высота (мм) Свободная высота (мм) Жесткость пружины (Н/мм)
KS018-L1 4,78 3,18 4,45 0,89 1,91 4,38
KS018-L2 4,78 3,18 4,45 1,17 2,54 3,24
KS018-L3 4,78 3,18 4,45 1,45 3,18 2,57
KS018-L4 4,78 3,18 4,45 1,73 3,81 2,14
KS018-L5 4,78 3,18 4,45 2,01 4,45 1,82
KS018-L6 4,78 3,18 4,45 2,29 5,08 1,59
KS018-L7 4,78 3,18 4,45 2,57 5,74 1,4
KS018-L8 4,78 3,18 4,45 3,12 7,01 1,14
KS018-L9 4,78 3,18 4,45 3,68 8,28 0,96
KS018-M1 4,78 3,18 9,78 1,19 2,26 15
KS018-M2 4,78 3,18 9,78 1,6 3,02 6,88
KS018-M3 4,78 3,18 9,78 2,01 3,78 5,5
KS018-M4 4,78 3,18 9,78 2,41 4,55 4,59
KS018-M5 4,78 3,18 9,78 2,82 5,31 3,92
KS018-M6 4,78 3,18 9,78 3,23 6,07 3,43
KS018-M7 4,78 3,18 9,78 3,63 6,81 3,08
KS018-M8 4,78 3,18 9,78 4,42 8,33 2,5
KS018-M9 4,78 3,18 9,78 5,16 9,86 2,5
KS021-L1 5,56 3,56 6,67 1,02 2,01 6,74
KS021-L2 5,56 3,56 6,67 1,35 2,67 5,04
KS021-L3 5,56 3,56 6,67 1,68 3,33 4,04
KS021-L4 5,56 3,56 6,67 2,03 3,99 3,41
KS021-L5 5,56 3,56 6,67 2,34 4,65 2,89
KS021-L6 5,56 3,56 6,67 2,69 5,31 2,56
KS021-L7 5,56 3,56 6,67 3,05 5,99 2,26
KS021-L8 5,56 3,56 6,67 3,71 7,32 1,86
KS021-L9 5,56 3,56 6,67 4,34 8,64 1,56
KS021-M1 5,56 3,56 20 1,3 2,03 27,16
KS021-M2 5,56 3,56 20 1,73 2,72 20,2
KS021-M3 5,56 3,56 20 2,16 3,38 16,42
KS021-M4 5,56 3,56 20 2,57 4,06 13,35
KS021-M5 5,56 3,56 20 3 4,75 11,41
KS021-M6 5,56 3,56 20 3,43 5,44 9,98
KS021-M7 5,56 3,56 20 3,86 6,1 8,94
KS021-M8 5,56 3,56 20 4,75 7,47 7,37
KS021-M9 5,56 3,56 20 5,51 8,81 6,06
KS025-L1 6,35 3,81 8,89 0,84 1,91 8,4
KS025-L2 6,35 3,81 8,89 1,27 2,54 7
KS025-L3 6,35 3,81 8,89 1,52 3,18 5,425
KS025-L4 6,35 3,81 8,89 1,91 3,81 4,725
KS025-L5 6,35 3,81 8,89 2,16 4,45 3,85
KS025-L6 6,35 3,81 8,89 2,41 5,08 3,325
KS025-L7 6,35 3,81 8,89 3,05 5,72 3,325
KS025-L8 6,35 3,81 8,89 3,56 6,99 2,625
KS025-L9 6,35 3,81 8,89 4,32 8,26 2,275
KS025-M1 6,35 3,81 22,23 0,94 1,91 23,1
KS025-M2 6,35 3,81 22,23 1,22 2,54 16,8
KS025-M3 6,35 3,81 22,23 1,65 3,18 14,525
KS025-M4 6,35 3,81 22,23 1,91 3,81 11,725
KS025-M5 6,35 3,81 22,23 2,29 4,45 10,325
KS025-M6 6,35 3,81 22,23 2,54 5,08 8,75
KS025-M7 6,35 3,81 22,23 3,05 5,72 8,4
KS025-M8 6,35 3,81 22,23 3,76 6,99 6,825
KS025-M9 6,35 3,81 22,23 4,45 8,26 5,775
KS031-L1 7,92 5,08 13,34 1,78 2,9 11,9
KS031-L2 7,92 5,08 13,34 2,44 3,86 9,45
KS031-L3 7,92 5,08 13,34 3 4,83 7,35
KS031-L4 7,92 5,08 13,34 3,68 5,79 6,3
KS031-L5 7,92 5,08 13,34 4,19 6,76 5,25
KS031-L6 7,92 5,08 13,34 4,95 7,72 4,9
KS031-L7 7,92 5,08 13,34 5,46 8,69 4,2
KS031-L8 7,92 5,08 13,34 6,65 10,62 3,325
KS031-L9 7,92 5,08 13,34 7,85 12,55 2,8
KS031-M1 7,92 5,08 26,67 1,83 2,9 25,025
KS031-M2 7,92 5,08 26,67 2,44 3,86 18,725
KS031-M3 7,92 5,08 26,67 3,12 4,83 15,75
KS031-M4 7,92 5,08 26,67 3,66 5,79 12,425
KS031-M5 7,92 5,08 26,67 4,47 6,76 11,725
KS031-M6 7,92 5,08 26,67 5 7,72 9,8
KS031-M7 7,92 5,08 26,67 5,77 8,69 9,1
KS031-M8 7,92 5,08 26,67 7,06 10,62 7,525
KS031-M9 7,92 5,08 26,67 8,53 12,55 6,65
KS037-L1 9,53 6,35 17,78 1,57 3,81 7,875
KS037-L2 9,53 6,35 17,78 2,49 5,08 6,825
KS037-L3 9,53 6,35 17,78 2,74 6,35 4,9
KS037-L4 9,53 6,35 17,78 3,43 7,62 4,2
KS037-L5 9,53 6,35 17,78 3,81 8,89 3,5
KS037-L6 9,53 6,35 17,78 4,67 10,16 3,325
KS037-L7 9,53 6,35 17,78 4,95 11,43 2,8
KS037-L8 9,53 6,35 17,78 5,79 12,7 2,625
KS037-L9 9,53 6,35 17,78 6,1 13,97 2,275
KS037-M1 9,53 6,35 31,12 2,06 3,81 17,675
KS037-M2 9,53 6,35 31,12 3,02 5,08 15,05
KS037-M3 9,53 6,35 31,12 3,68 6,35 11,725
KS037-M4 9,53 6,35 31,12 4,57 7,62 10,15
KS037-M5 9,53 6,35 31,12 5,13 8,89 8,225
KS037-M6 9,53 6,35 31,12 6,1 10,16 7,7
KS037-M7 9,53 6,35 31,12 6,65 11,43 6,475
KS037-M8 9,53 6,35 31,12 7,57 12,7 6,125
KS037-M9 9,53 6,35 31,12 8,31 13,97 5,425
KS043-L1 11,1 7,14 17,78 1,6 4,19 6,825
KS043-L2 11,1 7,14 17,78 2,36 5,59 5,425
KS043-L3 11,1 7,14 17,78 2,77 6,99 4,2
KS043-L4 11,1 7,14 17,78 3,63 8,38 3,675
KS043-L5 11,1 7,14 17,78 4,06 9,78 3,15
KS043-L6 11,1 7,14 17,78 4,95 11,18 2,8
KS043-L7 11.1 7,14 17,78 5,33 12,57 2,45
KS043-L8 11,1 7,14 17,78 6,1 13,97 2,275
KS043-L9 11,1 7,14 17,78 6,6 15,37 2,1
KS043-M1 11,1 7,14 35,56 2,08 4,19 16,8
KS043-M2 11,1 7,14 35,56 2,92 5,59 13,3
KS043-M3 11,1 7,14 35,56 3,61 6,99 10,5
KS043-M4 11,1 7,14 35,56 4,55 8,38 9,275
KS043-M5 11,1 7,14 35,56 5,03 9,78 7,525
KS043-M6 11,1 7,14 35,56 5,87 11,18 6,65
KS043-M7 11,1 7,14 35,56 6,48 12,57 5,775
KS043-M8 11,1 7,14 35,56 7,37 13,97 5,425
KS043-M9 11,1 7,14 35,56 8,1 15,37 4,9
KS050-L1 12,7 7,92 22,23 1,57 4,57 7,35
KS050-L2 12,7 7,92 22,23 2,29 6,1 5,775
KS050-L3 12,7 7,92 22,23 2,72 7,62 4,55
KS050-L4 12,7 7,92 22,23 3,45 9,14 3,85
KS050-L5 12,7 7,92 22,23 3,81 10,67 3,325
KS050-L6 12,7 7,92 22,23 4,57 12,19 2,975
KS050-L7 12,7 7,92 22,23 4,95 13,72 2,45
KS050-L8 12,7 7,92 22,23 5,59 15,24 2,275
KS050-L9 12,7 7,92 22,23 6,1 16,76 2,1
KS050-M1 12,7 7,92 44,45 1,65 4,57 15,225
KS050-M2 12,7 7,92 44,45 2,34 6,1 11,9
KS050-M3 12,7 7,92 44,45 2,9 7,62 9,45
KS050-M4 12,7 7,92 44,45 3,73 9,14 8,225
KS050-M5 12,7 7,92 44,45 4,11 10,67 6,825
KS050-M6 12,7 7,92 44,45 4,98 12,19 6,125
KS050-M7 12,7 7,92 44,45 5,26 13,72 5,25
KS050-M8 12,7 7,92 44,45 6,25 15,24 4,9
KS050-M9 12,7 7,92 44,45 6,71 16,76 4,375
KS050-H1 12,7 7,92 66,68 1,91 4,57 25,025
KS050-H2 12,7 7,92 66,68 2,79 6,1 20,125
KS050-H3 12,7 7,92 66,68 3,45 7,62 15,925
KS050-H4 12,7 7,92 66,68 4,24 9,14 13,65
KS050-H5 12,7 7,92 66,68 4,62 10,67 11,025
KS050-H6 12,7 7,92 66,68 5,49 12,19 9,975
KS050-H7 12,7 7,92 66,68 6,1 13,72 8,75
KS050-H8 12,7 7,92 66,68 7,11 15,24 8,225
KS050-H9 12,7 7,92 66,68 7,92 16,76 7,525
KS056-L1 14,27 9,53 22,23 2,03 4,95 7,525
KS056-L2 14,27 9,53 22,23 3,18 6,6 6,475
KS056-L3 14,27 9,53 22,23 3,43 8,26 4,55
KS056-L4 14,27 9,53 22,23 4,57 9,91 4,2
KS056-L5 14,27 9,53 22,23 4,83 11,56 3,325
KS056-L6 14,27 9,53 22,23 5,84 13,21 2,975
KS056-L7 14,27 9,53 22,23 6,6 14,86 2,625
KS056-L8 14,27 9,53 22,23 7,24 16,51 2,45
KS056-L9 14,27 9,53 22,23 8 18,16 2,275
KS056-M1 14,27 9,53 48,9 2,18 4,95 17,675
KS056-M2 14,27 9,53 48,9 3,12 6,6 14
KS056-M3 14,27 9,53 48,9 3,68 8,26 10,675
KS056-M4 14,27 9,53 48,9 4,75 9,91 9,45
KS056-M5 14,27 9,53 48,9 5,31 11,56 7,875
KS056-M6 14,27 9,53 48,9 6,43 13,21 7,175
KS056-M7 14,27 9,53 48,9 6,93 14,86 6,125
KS056-M8 14,27 9,53 48,9 8,08 16,51 5,775
KS056-M9 14,27 9,53 48,9 8,71 18,16 5,25
KS056-H1 14,27 9,53 80,02 2,36 4,95 30,8
KS056-H2 14,27 9,53 80,02 3,45 6,6 25,375
KS056-H3 14,27 9,53 80,02 4,19 8,26 19,775
KS056-H4 14,27 9,53 80,02 5,38 9,91 17,675
KS056-H5 14,27 9,53 80,02 6,22 11,56 15,05
KS056-H6 14,27 9,53 80,02 7,16 13,21 13,3
KS056-H7 14,27 9,53 80,02 8,2 14,86 12,075
KS056-H8 14,27 9,53 80,02 9,14 16,51 10,85
KS056-H9 14,27 9,53 80,02 10,36 18,16 10,325
KS062-L1 15,88 11,43 24,15 1,7 4,57 8,4
KS062-L2 15,88 11,43 25 2 6,1 6,125
KS062-L3 15,88 11,43 26,67 2,16 7,62 4,9
KS062-L4 15,88 11,43 26,67 2,69 9,14 4,2
KS062-L5 15,88 11,43 26,67 3,25 10,67 3,675
KS062-L6 15,88 11,43 26,67 4,19 13,72 2,8
KS062-L7 15,88 11,43 26,67 5,13 16,76 2,275
KS062-L8 15,88 11,43 26,67 6,05 19,81 1,925
KS062-M1 15,88 11,43 53,34 2,64 4,57 27,65
KS062-M2 15,88 11,43 53,34 3,3 6,1 19,075
KS062-M3 15,88 11,43 53,34 4,45 7,62 16,8
KS062-M4 15,88 11,43 53,34 5,23 9,14 13,65
KS062-M5 15,88 11,43 53,34 6,25 10,67 12,075
KS062-M6 15,88 11,43 53,34 8,05 13,72 9,45
KS062-M7 15,88 11,43 53,34 9,8 16,76 7,7
KS062-M8 15,88 11,43 53,34 11,53 19,81 6,475
KS062-H1 15,88 11,43 88,91 2,59 4,57 44,8
KS062-H2 15,88 11,43 88,91 3,43 6,1 33,25
KS062-H3 15,88 11,43 88,91 4,45 7,62 28
KS062-H4 15,88 11,43 88,91 5,21 9,14 22,575
KS062-H5 15,88 11,43 88,91 6,22 10,67 19,95
KS062-H6 15,88 11,43 88,91 8 13,72 15,575
KS062-H7 15,88 11,43 88,91 9,91 16,76 12,95
KS062-H8 15,88 11,43 88,91 11,81 19,81 11,025
KS075-L1 19,05 13,97 31,12 3,61 6,35 11,375
KS075-L2 19,05 13,97 31,12 4,75 8,46 8,4
KS075-L3 19,05 13,97 31,12 6,25 10,59 7,175
KS075-L4 19,05 13,97 31,12 7,24 12,7 5,775
KS075-L5 19,05 13,97 31,12 8,84 14,81 5,25
KS075-L6 19,05 13,97 31,12 11,33 19,05 4,025
KS075-L7 19,05 13,97 31,12 14,73 25,4 2,975
KS075-M1 19,05 13,97 57,79 4,04 6,35 25,025
KS075-M2 19,05 13,97 57,79 5,16 8,46 17,5
KS075-M3 19,05 13,97 57,79 6,86 10,59 15,4
KS075-M4 19,05 13,97 57,79 7,98 12,7 12,25
KS075-M5 19,05 13,97 57,79 9,68 14,81 11,2
KS075-M6 19,05 13,97 57,79 12,42 19,05 8,75
KS075-M7 19,05 13,97 57,79 16,48 25,4 6,475
KS075-H1 19,05 13,97 97,8 4,29 6,35 47,6
KS075-H2 19,05 13,97 97,8 5,46 8,46 32,55
KS075-H3 19,05 13,97 97,8 7,39 10,59 30,625
KS075-H4 19,05 13,97 97,8 8,51 12,7 23,275
KS075-H5 19,05 13,97 97,8 10,29 14,81 21,7
KS075-H6 19,05 13,97 97,8 13,36 19,05 17,15
KS075-H7 19,05 13,97 97,8 17,75 25,4 12,775
KS087-L1 22,23 15,24 53,34 2,97 6,35 15,75
KS087-L2 22,23 15,24 53,34 4,01 8,46 12,075
KS087-L3 22,23 15,24 53,34 5,26 10,59 9,975
KS087-L4 22,23 15,24 53,34 6,15 12,7 8,225
KS087-L5 22,23 15,24 53,34 7,29 14,81 7,175
KS087-L6 22,23 15,24 53,34 9,6 19,05 5,6
KS087-L7 22,23 15,24 53,34 12,65 25,4 4,2
KS087-M1 22,23 15,24 80,02 3,15 6,35 25,9
KS087-M2 22,23 15,24 80,02 4,17 8,46 18,9
KS087-M3 22,23 15,24 80,02 5,44 10,59 15,575
KS087-M4 22,23 15,24 80,02 6,4 12,7 13,3
KS087-M5 22,23 15,24 80,02 7,52 14,81 11,55
KS087-M6 22,23 15,24 80,02 9,78 19,05 8,75
KS087-M7 22,23 15,24 80,02 12,93 25,4 6,65
KS087-H1 22,23 15,24 111,13 4,22 6,35 52,15
KS087-H2 22,23 15,24 111,13 5,44 8,46 36,75
KS087-H3 22,23 15,24 111,13 7,06 10,59 31,5
KS087-H4 22,23 15,24 111,13 8,31 12,7 25,375
KS087-H5 22,23 15,24 111,13 10,03 14,81 23,275
KS087-H6 22,23 15,24 111,13 12,95 19,05 18,2
KS087-H7 22,23 15,24 111,13 17,02 25,4 13,65
KS100-L1 25,4 18,54 53,34 2,13 6,35 12,6
KS100-L2 25,4 18,54 53,34 2,74 8,46 9,275
KS100-L3 25,4 18,54 53,34 3,68 10,59 7,7
KS100-L4 25,4 18,54 53,34 4,19 12,7 6,3
KS100-L5 25,4 18,54 53,34 5,11 14,81 5,425
KS100-L6 25,4 18,54 53,34 6,55 19,05 4,2
KS100-L7 25,4 18,54 53,34 8,69 25,4 3,15
Технические параметры2



Артикул Работает в
Диаметр отверстия (мм)		 Диаметр вала
(мм)		 Нагрузка (Н) Рабочая высота (мм) Свободная высота (мм) Жесткость пружины (Н/мм)
KS100-L8 25,4 18,54 53,34 11,3 31,75 2,625
KS100-L9 25,4 18,54 53,34 13,18 38,1 2,1
KS100-L10 25,4 18,54 53,34 16,08 44,45 1,925
KS100-L11 25,4 18,54 53,34 18,03 50,8 1,575
KS100-M1 25,4 18,54 80,02 2,21 6,35 19,25
KS100-M2 25,4 18,54 80,02 2,87 8,46 14,35
KS100-M3 25,4 18,54 80,02 3,76 10,59 11,725
KS100-M4 25,4 18,54 80,02 4,45 12,7 9,625
KS100-M5 25,4 18,54 80,02 5,38 14,81 8,575
KS100-M6 25,4 18,54 80,02 7,01 19,05 6,65
KS100-M7 25,4 18,54 80,02 9,14 25,4 4,9
KS100-M8 25,4 18,54 80,02 11,48 31,75 4,025
KS100-M9 25,4 18,54 80,02 13,94 38,1 3,325
KS100-M10 25,4 18,54 80,02 16,51 44,45 2,8
KS100-M11 25,4 18,54 80,02 18,29 50,8 2,45
KS100-H1 25,4 18,54 111,13 3,33 6,35 36,75
KS100-H2 25,4 18,54 111,13 4,42 8,46 27,475
KS100-H3 25,4 18,54 111,13 5,77 10,59 23,1
KS100-H4 25,4 18,54 111,13 6,76 12,7 18,725
KS100-H5 25,4 18,54 111,13 8,1 14,81 16,625
KS100-H6 25,4 18,54 111,13 10,31 19,05 12,775
KS100-H7 25,4 18,54 111,13 13,74 25,4 9,45
KS100-H8 25,4 18,54 111,13 17,48 31,75 7,875
KS100-H9 25,4 18,54 111,13 20,65 38,1 6,3
KS100-H10 25,4 18,54 111,13 24,31 44,45 5,6
KS100-H11 25,4 18,54 111,13 27,51 50,8 4,725
KS112-L1 28,58 21,59 53,34 3,71 7,62 13,65
KS112-L2 28,58 21,59 53,34 4,72 10,16 9,8
KS112-L3 28,58 21,59 53,34 6,35 12,7 8,4
KS112-L4 28,58 21,59 53,34 7,49 15,24 6,825
KS112-L5 28,58 21,59 53,34 8,74 17,78 5,95
KS112-L6 28,58 21,59 53,34 9,96 20,32 5,075
KS112-L7 28,58 21,59 53,34 12,4 25,4 4,025
KS112-L8 28,58 21,59 53,34 16,74 33,02 3,325
KS112-L9 28,58 21,59 53,34 20,5 40,64 2,625
KS112-L10 28,58 21,59 53,34 25,83 50,8 2,1
KS112-M1 28,58 21,59 88,91 4,06 7,62 25,025
KS112-M2 28,58 21,59 88,91 5,13 10,16 17,675
KS112-M3 28,58 21,59 88,91 6,86 12,7 15,225
KS112-M4 28,58 21,59 88,91 8,08 15,24 12,425
KS112-M5 28,58 21,59 88,91 9,68 17,78 11,025
KS112-M6 28,58 21,59 88,91 10,85 20,32 9,45
KS112-M7 28,58 21,59 88,91 13,61 25,4 7,525
KS112-M8 28,58 21,59 88,91 17,98 33,02 5,95
KS112-M9 28,58 21,59 88,91 21,87 40,64 4,725
KS112-M10 28,58 21,59 88,91 27,64 50,8 3,85
KS112-H1 28,58 21,59 133,36 4,52 7,62 43,05
KS112-H2 28,58 21,59 133,36 5,82 10,16 30,625
KS112-H3 28,58 21,59 133,36 7,7 12,7 26,6
KS112-H4 28,58 21,59 133,36 8,89 15,24 21
KS112-H5 28,58 21,59 133,36 10,69 17,78 18,9
KS112-H6 28,58 21,59 133,36 11,94 20,32 15,925
KS112-H7 28,58 21,59 133,36 15,06 25,4 12,95
KS112-H8 28,58 21,59 133,36 19,99 33,02 10,15
KS112-H9 28,58 21,59 133,36 24,28 40,64 8,225
KS112-H10 28,58 21,59 133,36 30,53 50,8 6,65
KS125-L1 31,75 25,4 53,34 2,13 7,62 9,8
KS125-L2 31,75 25,4 53,34 2,87 10,16 7,35
KS125-L3 31,75 25,4 53,34 3,78 12,7 5,95
KS125-L4 31,75 25,4 53,34 4,37 15,24 4,9
KS125-L5 31,75 25,4 53,34 5,26 17,78 4,2
KS125-L6 31,75 25,4 53,34 5,77 20,32 3,675
KS125-L7 31,75 25,4 53,34 7,65 25,4 2,975
KS125-L8 31,75 25,4 53,34 10,03 33,02 2,275
KS125-L9 31,75 25,4 53,34 11,86 40,64 1,925
KS125-L10 31,75 25,4 53,34 15,01 50,8 1,575
KS125-M1 31,75 25,4 88,91 3,15 7,62 19,95
KS125-M2 31,75 25,4 88,91 4,19 10,16 14,875
KS125-M3 31,75 25,4 88,91 5,46 12,7 12,25
KS125-M4 31,75 25,4 88,91 6,43 15,24 10,15
KS125-M5 31,75 25,4 88,91 7,7 17,78 8,75
KS125-M6 31,75 25,4 88,91 8,66 20,32 7,7
KS125-M7 31,75 25,4 88,91 10,85 25,4 6,125
KS125-M8 31,75 25,4 88,91 14,66 33,02 4,9
KS125-M9 31,75 25,4 88,91 17,58 40,64 3,85
KS125-M10 31,75 25,4 88,91 22 50,8 3,15
KS125-H1 31,75 25,4 133,36 4,01 7,62 36,75
KS125-H2 31,75 25,4 133,36 5,33 10,16 27,65
KS125-H3 31,75 25,4 133,36 6,91 12,7 23,1
KS125-H4 31,75 25,4 133,36 8,13 15,24 18,725
KS125-H5 31,75 25,4 133,36 9,75 17,78 16,625
KS125-H6 31,75 25,4 133,36 11 20,32 14,35
KS125-H7 31,75 25,4 133,36 13,67 25,4 11,375
KS125-H8 31,75 25,4 133,36 18,21 33,02 8,925
KS125-H9 31,75 25,4 133,36 22,3 40,64 7,35
KS125-H10 31,75 25,4 133,36 28,02 50,8 5,775
KS137-L1 34,93 26,16 66,68 1,91 7,62 11,725
KS137-L2 34,93 26,16 66,68 2,51 10,16 8,75
KS137-L3 34,93 26,16 66,68 3,28 12,7 7
KS137-L4 34,93 26,16 66,68 3,94 15,24 5,95
KS137-L5 34,93 26,16 66,68 4,55 17,78 5,075
KS137-L6 34,93 26,16 66,68 5,23 20,32 4,375
KS137-L7 34,93 26,16 66,68 6,5 25,4 3,5
KS137-L8 34,93 26,16 66,68 8,66 33,02 2,8
KS137-L9 34,93 26,16 66,68 10,77 40,64 2,275
KS137-L10 34,93 26,16 66,68 13,46 50,8 1,75
KS137-M1 34,93 26,16 111,13 3,61 7,62 27,65
KS137-M2 34,93 26,16 111,13 4,72 10,16 20,475
KS137-M3 34,93 26,16 111,13 6,1 12,7 16,8
KS137-M4 34,93 26,16 111,13 7,14 15,24 13,65
KS137-M5 34,93 26,16 111,13 8,64 17,78 12,075
KS137-M6 34,93 26,16 111,13 9,75 20,32 10,5
KS137-M7 34,93 26,16 111,13 12,34 25,4 8,575
KS137-M8 34,93 26,16 111,13 16,05 33,02 6,475
KS137-M9 34,93 26,16 111,13 20,02 40,64 5,425
KS137-M10 34,93 26,16 111,13 24,94 50,8 4,375
KS137-H1 34,93 26,16 155,58 3,78 7,62 40,6
KS137-H2 34,93 26,16 155,58 4,8 10,16 29,05
KS137-H3 34,93 26,16 155,58 6,27 12,7 24,15
KS137-H4 34,93 26,16 155,58 7,29 15,24 19,6
KS137-H5 34,93 26,16 155,58 8,71 17,78 17,15
KS137-H6 34,93 26,16 155,58 9,91 20,32 14,875
KS137-H7 34,93 26,16 155,58 12,45 25,4 12,075
KS137-H8 34,93 26,16 155,58 16,41 33,02 9,45
KS137-H9 34,93 26,16 155,58 20,14 40,64 7,525
KS137-H10 34,93 26,16 155,58 25,4 50,8 6,125
KS150-L1 38,1 28,96 88,91 3,28 7,62 20,475
KS150-L2 38,1 28,96 88,91 4,17 10,16 14,875
KS150-L3 38,1 28,96 88,91 5,41 12,7 12,25
KS150-L4 38,1 28,96 88,91 6,27 15,24 9,975
KS150-L5 38,1 28,96 88,91 7,65 17,78 8,75
KS150-L6 38,1 28,96 88,91 8,56 20,32 7,525
KS150-L7 38,1 28,96 88,91 10,92 25,4 6,125
KS150-L8 38,1 28,96 88,91 14,35 33,02 4,725
KS150-L9 38,1 28,96 88,91 17,63 40,64 3,85
KS150-L10 38,1 28,96 88,91 22 50,8 3,15
KS150-M1 38,1 28,96 155,58 3,1 7,62 34,475
KS150-M2 38,1 28,96 155,58 4,01 10,16 25,375
KS150-M3 38,1 28,96 155,58 5,23 12,7 20,825
KS150-M4 38,1 28,96 155,58 6,12 15,24 16,975
KS150-M5 38,1 28,96 155,58 7,39 17,78 15,05
KS150-M6 38,1 28,96 155,58 8,23 20,32 12,95
KS150-M7 38,1 28,96 155,58 10,39 25,4 10,325
KS150-M8 38,1 28,96 155,58 13,72 33,02 8,05
KS150-M9 38,1 28,96 155,58 16,69 40,64 6,475
KS150-M10 38,1 28,96 155,58 21,21 50,8 5,25
KS150-H1 38,1 28,96 266,72 4,22 7,62 78,4
KS150-H2 38,1 28,96 266,72 5,49 10,16 57,05
KS150-H3 38,1 28,96 266,72 7,06 12,7 47,25
KS150-H4 38,1 28,96 266,72 8,36 15,24 38,675
KS150-H5 38,1 28,96 266,72 9,91 17,78 33,95
KS150-H6 38,1 28,96 266,72 11,25 20,32 29,4
KS150-H7 38,1 28,96 266,72 14,1 25,4 23,625
KS150-H8 38,1 28,96 266,72 18,44 33,02 18,375
KS150-H9 38,1 28,96 266,72 22,61 40,64 14,875
KS150-H10 38,1 28,96 266,72 28,42 50,8 11,9
KS175-L1 44,45 34,04 111,13 3,94 9,53 19,95
KS175-L2 44,45 34,04 111,13 5,08 12,7 14,525
KS175-L3 44,45 34,04 111,13 6,73 15,88 12,075
KS175-L4 44,45 34,04 111,13 7,87 19,05 9,975
KS175-L5 44,45 34,04 111,13 9,32 22,1 8,75
KS175-L6 44,45 34,04 111,13 10,54 25,4 7,525
KS175-L7 44,45 34,04 111,13 13,28 31,75 5,95
KS175-L8 44,45 34,04 111,13 16,21 38,1 5,075
KS175-L9 44,45 34,04 111,13 18,72 44,45 4,375
KS175-L10 44,45 34,04 111,13 21,44 50,8 3,85
KS175-M1 44,45 34,04 222,26 4,78 9,53 46,725
KS175-M2 44,45 34,04 222,26 6,2 12,7 34,125
KS175-M3 44,45 34,04 222,26 8 15,88 28,175
KS175-M4 44,45 34,04 222,26 9,5 19,05 23,275
KS175-M5 44,45 34,04 222,26 11,48 22,1 21
KS175-M6 44,45 34,04 222,26 12,83 25,4 17,675
KS175-M7 44,45 34,04 222,26 15,98 31,75 14,175
KS175-M8 44,45 34,04 222,26 19,51 38,1 11,9
KS175-M9 44,45 34,04 222,26 22,83 44,45 10,325
KS175-M10 44,45 34,04 222,26 26,06 50,8 8,925
KS175-H1 44,45 34,04 400,08 5,89 9,53 110,075
KS175-H2 44,45 34,04 400,08 7,98 12,7 84,7
KS175-H3 44,45 34,04 400,08 10,39 15,88 72,975
KS175-H4 44,45 34,04 400,08 12,24 19,05 58,8
KS175-H5 44,45 34,04 400,08 14,66 22,1 53,725
KS175-H6 44,45 34,04 400,08 16,54 25,4 45,15
KS175-H7 44,45 34,04 400,08 20,65 31,75 36,05
KS175-H8 44,45 34,04 400,08 24,89 38,1 30,275
KS175-H9 44,45 34,04 400,08 29,13 44,45 26,075
KS175-H10 44,45 34,04 400,08 33,45 50,8 23,1
KS200-L1 50,8 40,64 103,2 2,9 9,53 15,575
KS200-L2 50,8 40,64 104,1 3,5 12,7 11,55
KS200-L3 50,8 40,64 111,13 4,01 15,88 9,45
KS200-L4 50,8 40,64 111,13 4,55 19,05 7,7
KS200-L5 50,8 40,64 111,13 5,51 22,1 6,65
KS200-L6 50,8 40,64 111,13 6,17 25,4 5,775
KS200-L7 50,8 40,64 111,13 7,77 31,75 4,55
KS200-L8 50,8 40,64 111,13 9,27 38,1 3,85
KS200-L9 50,8 40,64 111,13 11 44,45 3,325
KS200-L10 50,8 40,64 111,13 12,45 50,8 2,975
KS200-M1 50,8 40,64 222,26 3,56 9,53 37,275
KS200-M2 50,8 40,64 222,26 4,67 12,7 27,65
KS200-M3 50,8 40,64 222,26 6,22 15,88 23,1
KS200-M4 50,8 40,64 222,26 7,06 19,05 18,55
KS200-M5 50,8 40,64 222,26 8,76 22,1 16,625
KS200-M6 50,8 40,64 222,26 10,03 25,4 14,525
KS200-M7 50,8 40,64 222,26 12,65 31,75 11,55
KS200-M8 50,8 40,64 222,26 15,06 38,1 9,625
KS200-M9 50,8 40,64 222,26 17,63 44,45 8,225
KS200-M10 50,8 40,64 222,26 20,32 50,8 7,35
KS200-H1 50,8 40,64 400,08 5 9,53 88,55
KS200-H2 50,8 40,64 400,08 6,55 12,7 65,1
KS200-H3 50,8 40,64 400,08 8,43 15,88 53,725
KS200-H4 50,8 40,64 400,08 9,88 19,05 43,575
KS200-H5 50,8 40,64 400,08 11,81 22,1 38,85
KS200-H6 50,8 40,64 400,08 13,34 25,4 33,075
KS200-H7 50,8 40,64 400,08 16,79 31,75 26,775
KS200-H8 50,8 40,64 400,08 19,84 38,1 21,875
KS200-H9 50,8 40,64 400,08 23,9 44,45 19,425
KS200-H10 50,8 40,64 400,08 27,15 50,8 16,975
