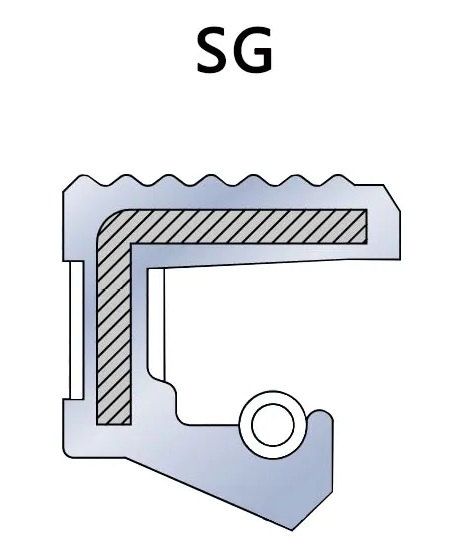

Одногубчатый скелетный сальник типа SG с канавкой

Одногубчатый сальник типа SG, периферийная масляная канавка, внутренняя полная упаковка, одногубчатый сальник с пружиной внутри. Он относится к ротационным сальникам, которые используются для уплотнения в смазанных маслом и беспыльных условиях, выдерживая давление 0,03 МПа, в пределах 0,3 кгс/м². В зависимости от различных условий эксплуатации, давления и температуры выбирается различный материал. Обычно используются следующие материалы: бутиловая резина SG, фторкаучук SG, силиконовая резина SG и т. д. Они в основном используются в различных промышленных уплотнениях, таких как уплотнения двигателей, редукторов, коробки передач, механических рычагов, ветровых электростанций и т. д.

1. Основные компоненты
   • Каркас:изготовлен из металлического материала (например, стали или железа) для обеспечения структурной поддержки и поддержания стабильности и долговечности сальника.
   • Уплотнительная кромка:обычно изготовлена из эластичного материала (например, резины, витона и т. д.), уплотнительная кромка соприкасается с валом во время работы оборудования, образуя уплотнительный эффект.
   • Канавки:Уплотнительная кромка снабжена одной или несколькими канавками, предназначенными для удержания смазочного масла или жидкости, чтобы сделать уплотнение более эффективным.
   • Пружина:Встроенная пружина (обычно из нержавеющей стали) оказывает определенное давление, чтобы уплотнительная кромка прилегала к валу, тем самым улучшая уплотняющий эффект.
2. Особенности
   • Одногубчатая конструкция:Масляный уплотнитель типа SG имеет одногубную конструкцию с простой структурой, которая подходит для различных сценариев, требующих базового уплотнения.
   • Конструкция с канавками:Уплотнительная кромка оснащена канавками, которые эффективно удерживают смазку и улучшают уплотнительные характеристики, особенно при работе в условиях высоких температур или высоких скоростей.
   • Усиление каркаса:Металлический каркас обеспечивает дополнительную прочность и стабильность, позволяя сальнику выдерживать более высокие рабочие давления и температуры.
3. Сценарии применения
   • Автомобильная промышленность:используется в двигателе, трансмиссии, системе рулевого управления и других компонентах для предотвращения утечки смазки и попадания внешних загрязнений.
   • Промышленное оборудование:такое как насосы, компрессоры, редукторы и т. д., особенно в сценариях применения, требующих высокой герметичности.
   • Механическое оборудование:широко используется в различных видах механического оборудования, особенно там, где необходимо повысить надежность уплотнения.

Одногубчатый каркасный сальник типа SG с канавкой
