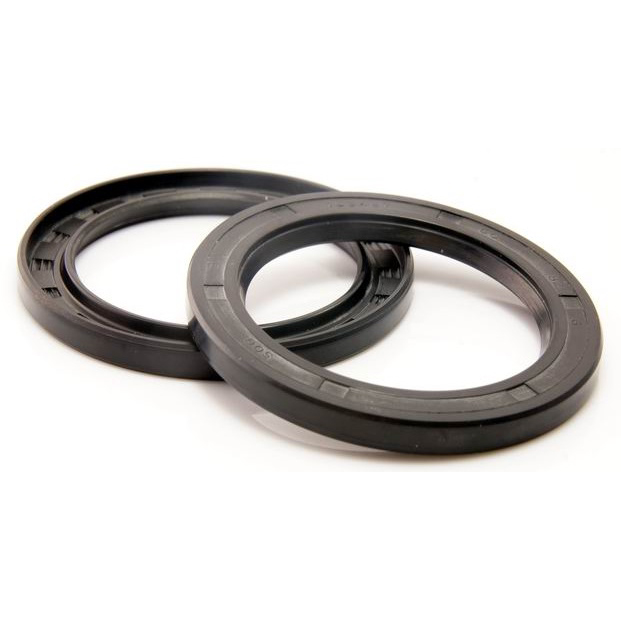

Масляный уплотнитель типа TC с двойной кромкой для двигателей и высоких температур

Масляный уплотнитель скелетного типа TC, периферийная резина, внутренняя полная упаковка, масляный уплотнитель с двойной кромкой и пружиной внутри, также известный как уплотнительное кольцо с кромкой. Это одна из распространенных стандартных моделей масляных уплотнителей скелетного типа, также известная как уплотнитель с кромкой, масляный уплотнитель из стандартных деталей. Он относится к ротационным масляным уплотнителям, которые используются для уплотнения в масле и в условиях запыленности, выдерживая давление в пределах 0,03 МПа (0,3 кгс/м²) и широко используется. В зависимости от различных условий эксплуатации, давления и температуры выбирается различный материал. Обычные материалы включают: масляный уплотнитель с каркасом из бутилкаучука, масляный уплотнитель с каркасом из фторкаучука, масляный уплотнитель с каркасом из силикона и т. д.

1. Особенности:
   • Высокая герметичность: сальники типа TC разработаны для обеспечения превосходной герметичности, предотвращающей утечку масла или других жидкостей.
   • Высокая стойкость к истиранию: контактная поверхность масляного уплотнения с каркасом обычно изготавливается из износостойкого материала, который обладает хорошей стойкостью к истиранию.
   • Высокая термостойкость: способны нормально работать в условиях повышенной температуры, подходят для высокотемпературной среды.
   • Хорошая пылестойкость: эффективно предотвращает попадание внешней пыли и частиц внутрь оборудования.
   • Химическая стойкость: в зависимости от материала, некоторые сальники типа TC также могут противостоять воздействию определенных химических веществ.
2. Конструкция каркасного сальника типа TC в основном включает в себя следующие части:
   • Каркас: используется для обеспечения несущей силы и способности уплотнения сохранять форму.
   • Уплотнительная кромка: в основном соприкасается с поверхностью вала и обеспечивает уплотняющий эффект, обычно изготавливается из эластичного материала, такого как витон, неопрен. Конструкция уплотнительной кромки обеспечивает хорошие уплотняющие характеристики.
   • Пылезащитная кромка: некоторые сальники типа TC оснащены дополнительной пылезащитной кромкой для дополнительной защиты от попадания пыли и частиц в зону уплотнения.
   • Пружина: на внутренней стороне уплотняющей кромки обычно имеется небольшая пружина, которая поддерживает давление контакта между уплотняющей кромкой и валом, обеспечивая таким образом уплотняющий эффект.
3. Принцип работы каркасного сальника типа TC основан на следующих моментах:
   • Давление уплотняющей кромки: уплотняющая кромка образует уплотняющую поверхность на поверхности вращающегося вала, предотвращая утечку жидкости или газа за счет трения. Функция пружины заключается в поддержании контактного давления между уплотняющей кромкой и валом для обеспечения уплотняющего эффекта.
   • Каркасная опора: каркас обеспечивает структурную опору, которая позволяет уплотняющей кромке оставаться в правильном положении и сохранять стабильность формы.
   • Пылезащитная функция: пылезащитная кромка предотвращает попадание внешних частиц в зону уплотнения, продлевая таким образом срок службы сальника.

Свойства материала и применение

Масляные уплотнения скелетного типа — TC Масляные уплотнения из бутилкаучука:Характеризуются исключительно хорошей стойкостью к бензину и алифатическим углеводородным маслам, уступая только полисульфидному каучуку, акрилату и фторэластомеру, и превосходя другие каучуки общего назначения. Хорошая термостойкость, лучшая герметичность, стойкость к истиранию и водостойкость, а также высокая сила сцепления. Недостатки: плохая стойкость к низким температурам и озону, низкая прочность и эластичность, плохая кислотостойкость, плохая электроизоляция и плохая стойкость к полярным растворителям. Диапазон температур: от -25 °C до +100 °C. В основном используется в производстве различных маслостойких изделий, таких как шланги, уплотнительные изделия и т. д.

Маслостойкий уплотнитель скелетного типа — маслостойкий уплотнитель из фторэластомера TC:Высокотемпературный сальник, который характеризуется высокой термостойкостью; фторэластомерный сальник с кислото- и щелочестойкостью, маслостойкостью, маслостойкая резина также может быть устойчива к высоким температурам в сальнике; электроизоляция, механические свойства, химическая стойкость, озоностойкость, атмосферная стойкость к старению превосходны. Диапазон рабочих температур: от -25 °C до +250 °C. Недостатки: плохая обрабатываемость, плохая холодостойкость, высокая цена, низкая эластичность и проницаемость. В основном используется в оборонной промышленности для производства самолетов, ракет на вакуумно-стойких, высокотемпературных, химически стойких уплотнительных материалах, шлангах или других деталях, а также в автомобильной промышленности.

Маслоуплотнение скелетного типа — силиконовое маслоуплотнение TC:Устойчивость к высоким и низким температурам, отличная электрическая изоляция, высокая стабильность к термическому окислению и озону, а также устойчивость к маслам, растворителям, химическим веществам и т. д., что позволяет использовать силиконовый каучук в различных масляных средах, кислотных средах, средах с химическими растворителями. Недостатки: более низкая механическая прочность, устойчивость к маслам, растворителям и плохая устойчивость к кислотам и щелочам, более сложная вулканизация, более высокая цена. Диапазон рабочих температур: от -55 °C до +225 °C. В то же время, благодаря своим особым характеристикам, силиконовые резиновые уплотнения широко используются в авиации, приборостроении, производстве электронных и электрических приборов, навигации, металлургии, машиностроении, автомобилестроении, медицине и здравоохранении и других областях.
